1. Thanh xe buýt hình ống là gì?

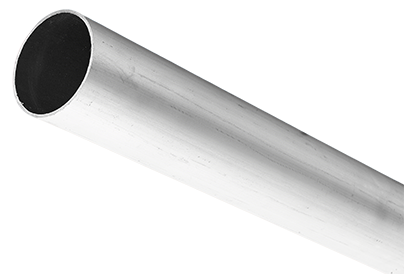

A thanh xe buýt hình ống là một dây dẫn hình trụ rỗng được làm từ hợp kim nhôm hoặc đồng, được thiết kế để mang dòng điện cao trong các thiết bị đóng cắt, trạm biến áp và hệ thống phân phối điện. Không giống như các thanh cái hình chữ nhật hoặc phẳng đặc, dạng ống cung cấp độ bền cơ học vượt trội, tổn thất hiệu ứng da thấp hơn và tăng cường làm mát tự nhiên . Đường kính ngoài điển hình dao động từ 40 mm đến 200 mm , với độ dày thành từ 3 mm đến 10 mm, có thể chịu được dòng điện định mức từ 800 A đến 6000 A .

Do hình dạng hiệu quả của nó, thanh cái hình ống làm giảm ứng suất điện trường và cải thiện tính đồng nhất phân bố điện áp, khiến nó rất phù hợp cho việc lắp đặt điện áp trung bình và cao áp. Nó thường được chế tạo từ hợp kim nhôm có độ dẫn điện cao như 6063-T6 hoặc đồng với bề mặt tiếp xúc được mạ, đảm bảo cả hiệu suất điện và độ tin cậy lâu dài trong môi trường đòi hỏi khắt khe.

Trong các hệ thống điện hiện đại, thanh cái hình ống được ứng dụng rộng rãi trong các trạm biến áp cách điện bằng không khí (AIS), thiết bị đóng cắt cách điện bằng khí (GIS) và các cơ sở năng lượng tái tạo, nơi thiết kế nhỏ gọn và truyền tải ổn định là những yêu cầu quan trọng.

2. Thanh xe buýt hình ống hoạt động như thế nào?

Một thanh cái hình ống cung cấp một đường dẫn có trở kháng thấp cho dòng điện, kết hợp độ dẫn điện, giảm hiệu ứng da và tản nhiệt hiệu quả . So với dây dẫn rắn, điện trở AC có thể giảm bằng cách 15–25% , cải thiện hiệu quả năng lượng và giảm tổn thất truyền tải trong các ứng dụng đường dài hoặc dòng điện cao.

Hiệu suất của nó bị chi phối bởi độ dẫn điện, hình dạng dây dẫn và đặc tính nhiệt. Bằng cách tối ưu hóa các yếu tố này, các thanh cái hình ống đảm bảo dòng điện ổn định trong khi vẫn duy trì mức tăng nhiệt độ chấp nhận được khi hoạt động liên tục.

(1) Giảm hiệu ứng da

Cấu trúc rỗng làm tăng diện tích bề mặt hiệu quả, cho phép phân phối dòng điện đồng đều hơn. Một ống nhôm 100 mm có thể mang hiện tại cao hơn khoảng 25% hơn một dây dẫn rắn tương đương. Lợi thế này trở nên quan trọng hơn ở tần số cao hơn và kích thước dây dẫn lớn hơn.

(2) Hiệu suất cơ và nhiệt

Dạng hình trụ của nó cung cấp khả năng chống lại lực điện từ mạnh mẽ trong các sự kiện ngắn mạch và tăng cường hiệu suất làm mát thông qua đối lưu tự nhiên. Bề mặt bên trong và bên ngoài của ống cho phép trao đổi nhiệt tốt hơn, giúp duy trì nhiệt độ vận hành an toàn ngay cả trong điều kiện tải trọng cao.

3. Ưu điểm và ứng dụng chính

Thanh xe buýt hình ống được sử dụng rộng rãi do hiệu quả và độ tin cậy của chúng trong các hệ thống điện hiện đại:

• Độ khuếch đại cao hơn với giảm cân , nâng cao hiệu quả kết cấu
• Hiệu ứng phóng điện hào quang thấp hơn, đặc biệt quan trọng trong hệ thống điện áp cao
• Khả năng chống rung và căng thẳng cơ học mạnh mẽ
• Cài đặt đơn giản và bảo trì linh hoạt

Những ưu điểm này làm cho thanh cái hình ống trở nên lý tưởng cho các trạm biến áp, hệ thống điện gió, nhà máy quang điện, cơ sở sản xuất công nghiệp và kết nối máy biến áp. Khả năng xử lý tải dòng điện cao trong khi vẫn duy trì kích thước nhỏ gọn hỗ trợ phát triển cơ sở hạ tầng năng lượng hiện đại và hệ thống lưới điện thông minh.

4. Câu hỏi thường gặp (FAQ)

Q1: Đánh giá hiện tại?

Thông thường dao động từ 1600A đến 5000A tùy thuộc vào đường kính, vật liệu và điều kiện làm mát. Đường kính lớn hơn và thiết kế tối ưu hóa có thể hỗ trợ dòng điện cao hơn.

Câu 2: Nhôm và đồng?

Nhôm là nhẹ hơn và tiết kiệm chi phí hơn , khiến nó phù hợp cho việc lắp đặt quy mô lớn, trong khi đồng mang lại độ dẫn điện cao hơn và được ưu tiên cho các hệ thống nhỏ gọn yêu cầu hiệu suất tối đa.

Câu 3: Phương pháp cài đặt?

Hầu hết các hệ thống sử dụng kết nối kiểu bắt vít hoặc kẹp , cho phép lắp đặt nhanh chóng, mở rộng dễ dàng và bảo trì thuận tiện mà không cần quá trình hàn phức tạp.

Q4: Sử dụng ngoài trời?

Có, thanh cái hình ống thích hợp để sử dụng ngoài trời khi được xử lý bằng lớp phủ anodizing hoặc bảo vệ để chống ăn mòn, tiếp xúc với tia cực tím và ô nhiễm môi trường.

Câu 5: Giới hạn nhiệt độ?

Thông thường 90°C đối với nhôm trong điều kiện vận hành bình thường, với giới hạn cao hơn có thể áp dụng cho tải khẩn cấp trong thời gian ngắn tùy thuộc vào tiêu chuẩn thiết kế và cách nhiệt.
