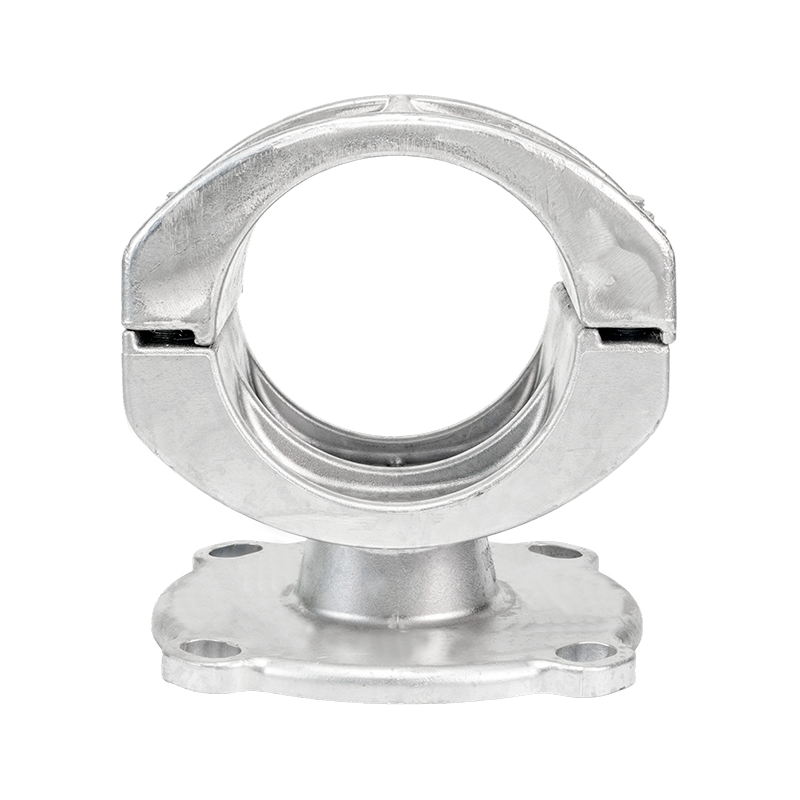

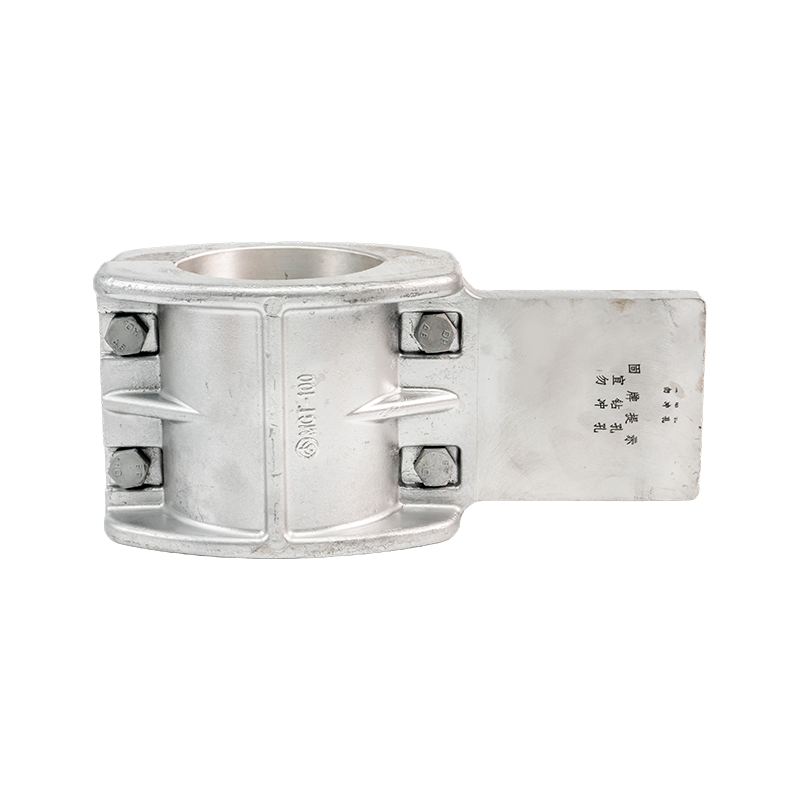

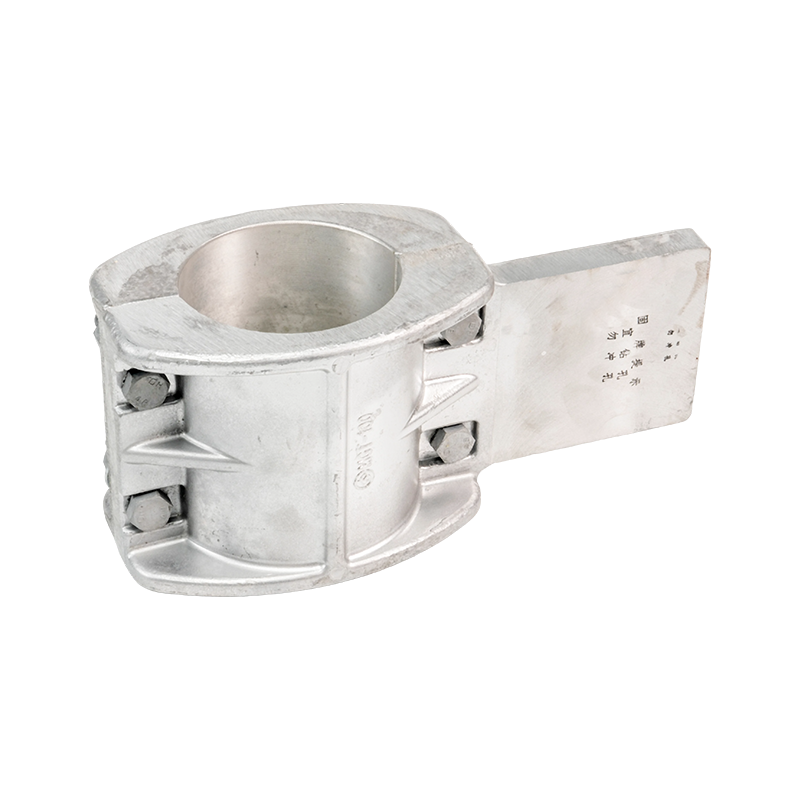

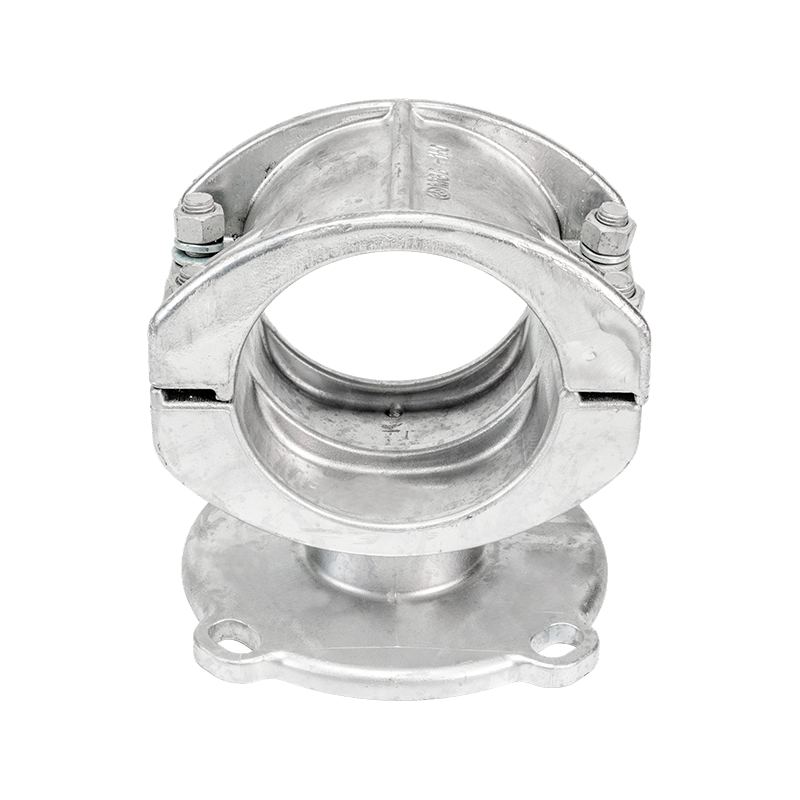

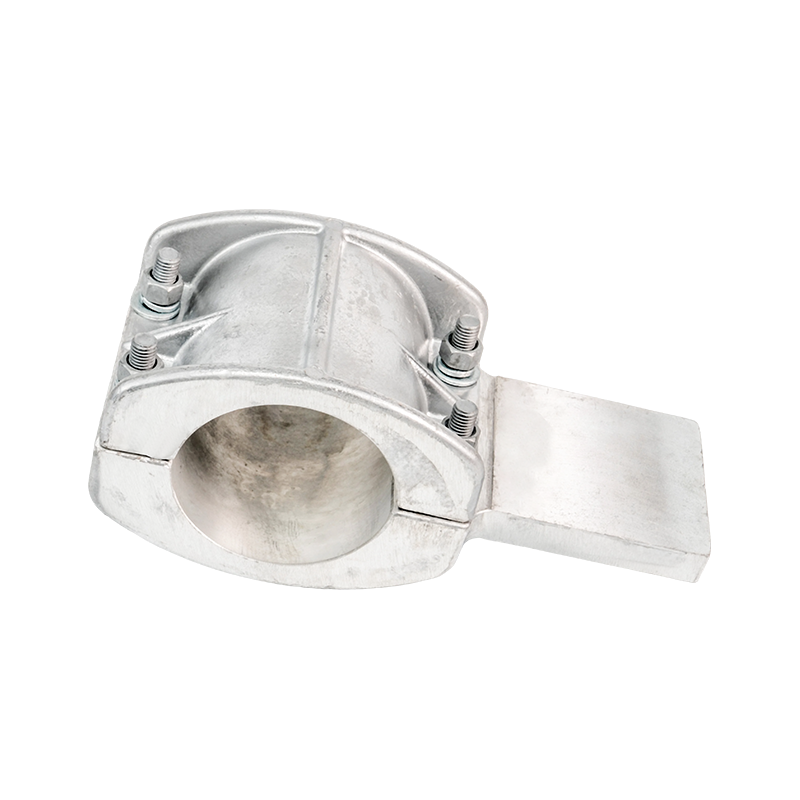

Hỗ trợ thanh cái (Loại hỗ trợ cố định)

Ưu điểm kỹ thuật

Phần cứng cố định loại MGG: Tương thích với thanh cái hình ống có đường kính ngoài từ Φ50 mm đến Φ180 mm.  Có sẵn ở cả mẫu tiêu chuẩn và mẫu gia cố. Được chế tạo từ các thành phần thép mạ kẽm nhúng nóng, với các thông số kích thước và dữ liệu trọng lượng được xác định rõ ràng.

Mũ kết thúc loại MGF: Tương thích với đường kính trong/ngoài của thanh cái hình ống từ Φ50/45 mm đến Φ250/230 mm. Có sẵn ở các loại bóng tiêu chuẩn, giảm chấn và bóng đầu cuối. Loại giảm chấn được trang bị dây giảm chấn LGJ-240 đến LGJ-630 để tăng cường khả năng chống rung và địa chấn.

Kẹp căng cho sợi thép: Bao gồm loại rèn tích hợp và loại thiết kế phổ quát. Tương thích với đường kính sợi thép từ Φ7,8 mm đến Φ16,0 mm, với độ bền kẹp từ 45 kN đến 187 kN.  Được sản xuất từ ​​các thành phần thép mạ kẽm nhúng nóng, có kích thước tiêu chuẩn và các thông số độ bám chắc chắn.

Hỗ trợ các sợi nhôm lõi thép (ACSR): Cấu trúc tuân thủ tiêu chuẩn GB1179-83. Mặt cắt danh nghĩa bao gồm 10/2 mm2 đến 240/30 mm2. Cung cấp các thông số tiêu chuẩn hóa như mặt cắt được tính toán, đường kính ngoài, điện trở DC, độ bền kéo được tính toán và trọng lượng tính toán.

Tính năng

Vật liệu và quy trình: Phần cứng được sản xuất bằng thép mạ kẽm nhúng nóng, có độ dày lớp mạ kẽm đáp ứng nghiêm ngặt tiêu chuẩn ≥85 μm. Thông qua quá trình rèn khuôn và xử lý nhiệt, vật liệu này đạt được các đặc tính cơ học tuyệt vời và duy trì độ bền tốt ngay cả ở nhiệt độ thấp -40oC. Xử lý phun cát và thụ động bề mặt giúp tăng cường hơn nữa khả năng chống ăn mòn, đáp ứng yêu cầu sử dụng lâu dài trong môi trường ăn mòn cấp độ C4.

Hiệu suất cơ học: Độ bền bám của phần cứng dao động từ 45 đến 187 kN, được thiết kế với hệ số an toàn là 2,5. Phân tích phần tử hữu hạn tối ưu hóa sự phân bổ ứng suất cấu trúc và kiểm tra tuổi thọ mỏi đáp ứng yêu cầu về chu kỳ rung 10^7. Tần số cộng hưởng được kiểm soát bên ngoài phạm vi hoạt động của hệ thống, đảm bảo dự trữ sức mạnh để chịu được tải trọng tác động đột ngột.

Hiệu suất điện: Thiết kế phần cứng xem xét đầy đủ các hiệu ứng ghép nhiệt điện, tối ưu hóa cấu trúc để giảm tổn thất dòng điện xoáy. Tính toán lực điện từ trong điều kiện ngắn mạch tuân thủ các yêu cầu về độ ổn định của hệ thống, với giá trị điện trở tiếp điểm được kiểm soát dưới 50 μΩ. Thiết kế chống corona đảm bảo không xảy ra hiện tượng phóng điện cục bộ trong môi trường điện áp cao.

Khả năng thích ứng với môi trường: Phần cứng đã vượt qua 3.000 giờ thử nghiệm phun muối và 2.000 giờ thử nghiệm lão hóa bằng tia cực tím, duy trì hiệu suất ổn định trong chu kỳ nhiệt độ từ -40oC đến 60oC. Trong điều kiện ẩm và nóng, điện trở cách điện duy trì trên 10^4 MΩ. Các giải pháp phủ chống ăn mòn nâng cao có sẵn cho các khu vực đặc biệt.
