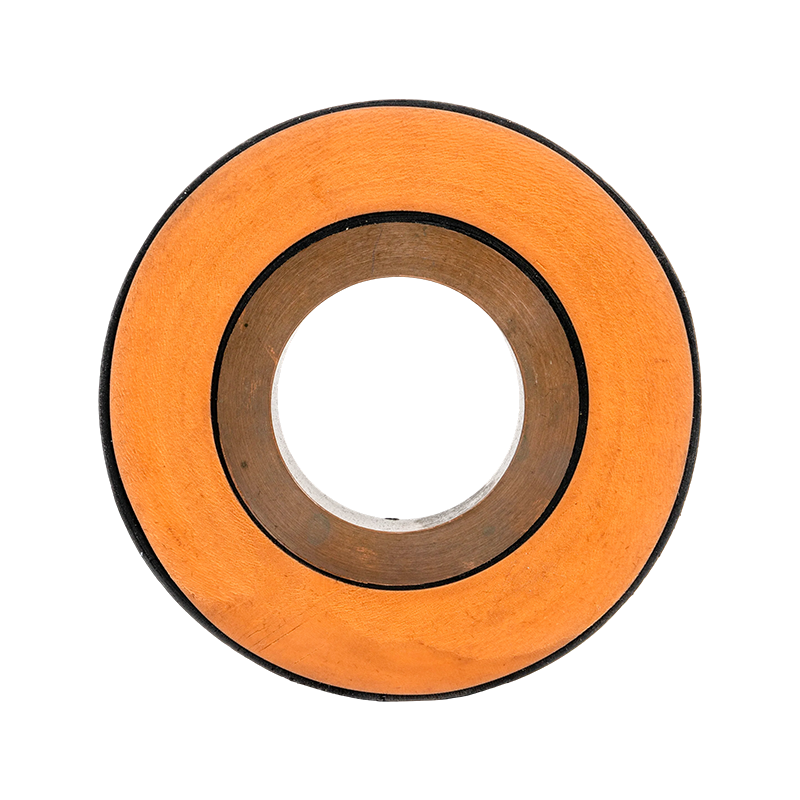

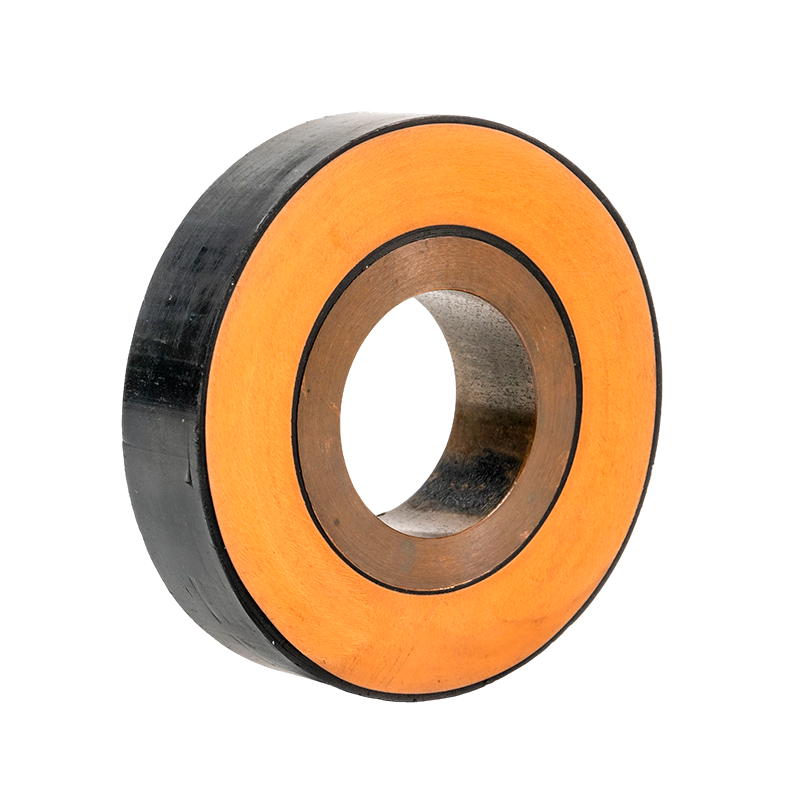

Thanh cái hình ống cao su silicone EPDM

Thanh cái hình ống bằng cao su silicon EPDM sử dụng thiết kế cấu trúc cách nhiệt được che chắn bằng composite. Thông qua công nghệ ép đùn polyme, dây dẫn bằng đồng hoặc nhôm dạng ống, tấm chắn dây dẫn, lớp cách điện và tấm chắn cách điện được ép đùn cùng nhau trong một quy trình duy nhất, đạt được cả chức năng mang dòng điện dẫn và cách điện được che chắn cho dây. Thanh cái dạng ống bằng cao su silicon EPDM được sản xuất bằng công nghệ đồng đùn ba lớp, đảm bảo các bề mặt tiếp xúc chặt chẽ và không có khe hở giữa các lớp che chắn bên trong và bên ngoài và lớp cách nhiệt. Vật liệu cách nhiệt chính là cao su ethylene propylene diene monome (EPDM), dây dẫn là một ống đồng nguyên khối, lớp bảo vệ kim loại được làm bằng lá đồng, lớp vỏ bên ngoài được làm bằng vật liệu cách nhiệt polyme polyolefin và các khớp nối có thiết kế được che chắn để đạt được khả năng cách nhiệt hoàn toàn dọc theo toàn bộ đường dây.

Liên hệ với chúng tôi +
TRƯỚCV：Thanh xe buýt hình ống đúc nhựa Epoxy SAU：Không có sản phẩm sau
  • Chi tiết sản phẩm
  • Tính năng
  • Liên hệ với chúng tôi

Ưu điểm kỹ thuật

Công nghệ đồng đùn ba lớp: Tấm chắn dây dẫn, lớp cách điện và tấm chắn cách điện được ép đùn và hình thành đồng thời, đảm bảo giao diện chặt chẽ và không có khe hở giữa các lớp, nâng cao đáng kể hiệu suất tổng thể của sản phẩm.


Thiết kế điện trường tối ưu: Các thiết bị đầu cuối sử dụng cấu trúc co nguội đúc sẵn, giúp phân phối lại điện trường tại các điểm tập trung điện áp thông qua hình nón ứng suất, giảm cường độ điện trường và giảm thiểu hư hỏng phóng điện và cách điện.


Kết nối đáng tin cậy và khả năng mang dòng: Bộ điều hợp đầu cuối cho phép chuyển đổi suôn sẻ từ dây dẫn ống đồng tròn sang các khe co giãn linh hoạt, giảm nhiệt độ tăng ở hai đầu và đảm bảo khả năng mang dòng của dây dẫn. Các mối nối trung gian sử dụng ống nối bên trong bằng thép không gỉ cho dây dẫn, được cố định bên ngoài bằng hai thanh cái nối hình bán nguyệt, được siết chặt và hàn bằng 4 dụng cụ chuyên dụng kẹp chữ C bằng thép không gỉ, đảm bảo khả năng mang dòng của dây dẫn và chống biến dạng.


Cấu trúc nhỏ gọn và không thấm nước: Các khớp nối nhỏ gọn và dễ lắp đặt. Các mối nối trung gian được chống thấm đặc biệt hỗ trợ hoạt động ngâm trong thời gian ngắn của thanh cái.


Cấu trúc và yêu cầu sản phẩm
Thanh cái hình ống cách điện được che chắn bằng composite là sự kết hợp giữa dây dẫn thanh cái hình ống (đồng hoặc nhôm) và tấm chắn dây dẫn, vật liệu cách nhiệt, tấm chắn cách điện, v.v., được ép đùn bằng polymer để nhận ra dòng dẫn và lớp cách điện che chắn của thanh cái.

Lựa chọn nguyên liệu chính: ống cứng bằng đồng dẫn điện (được tùy chỉnh đặc biệt), màn hình bên trong, màn hình bên ngoài, cao su EPDM, lớp che chắn kim loại, lá đồng, vỏ bọc bên ngoài và lớp cách điện polymer polyolefin.
Công nghệ cốt lõi: công nghệ đồng đùn ba lớp -đảm bảo chất lượng đùn, giao diện giữa tấm chắn và lớp cách nhiệt bên trong và bên ngoài chặt chẽ không có khe hở, giúp cải thiện đáng kể hiệu suất của xe buýt ống cách nhiệt; Công nghệ nối thanh cái ống cách nhiệt áp dụng khớp nối ống được che chắn để tạo nên sản phẩm hoàn chỉnh.

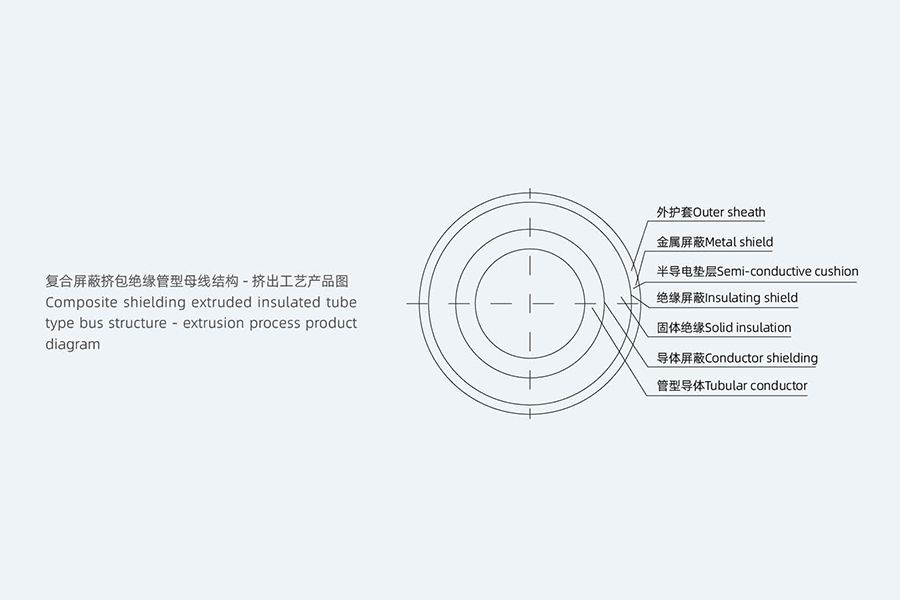

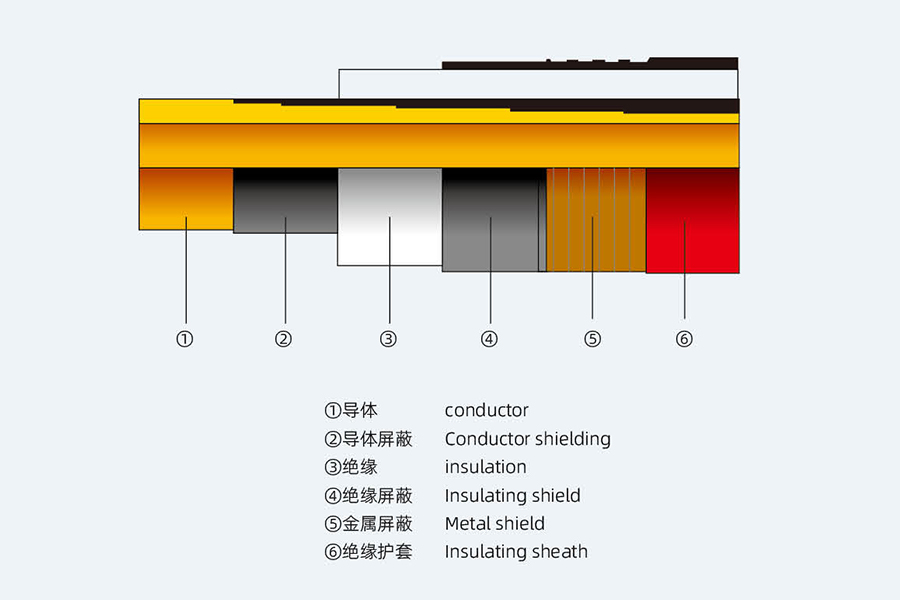

Bản vẽ kết cấu sản phẩm

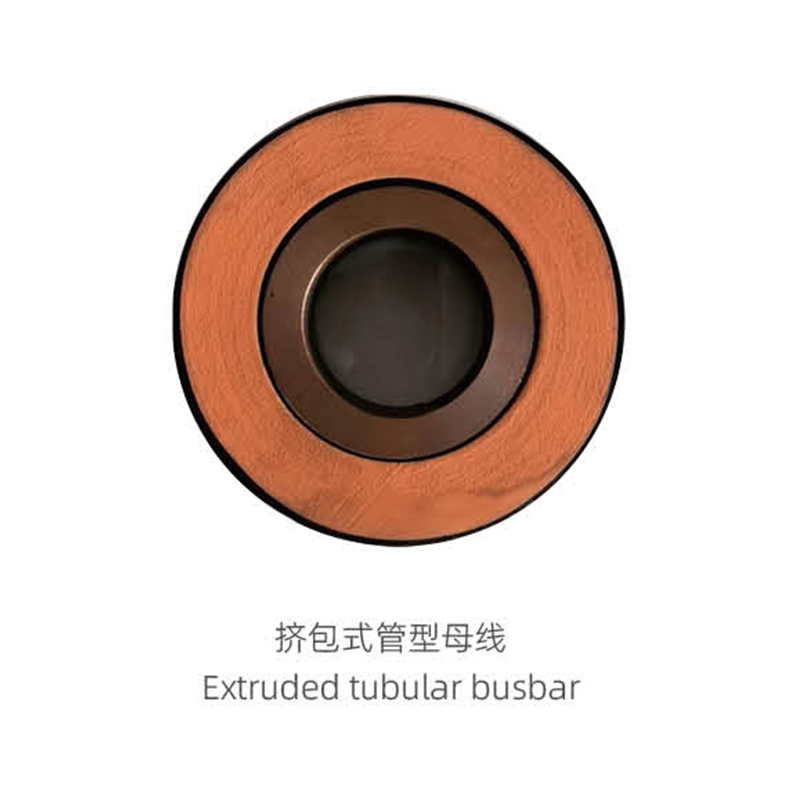

Ưu điểm của thanh cái loại ống cách nhiệt ép đùn

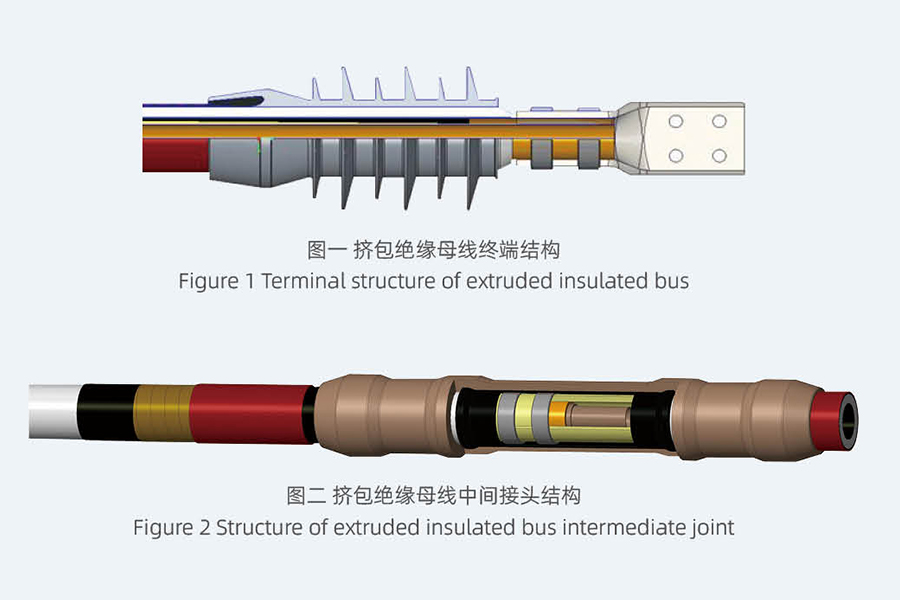

Bộ chuyển đổi đầu cuối kết nối ống đồng dây dẫn tròn với đầu kết nối khe co giãn mềm, đạt được sự chuyển đổi suôn sẻ từ hình tròn sang hình vuông, giảm mức tăng nhiệt độ ở đầu và đảm bảo khả năng mang dòng của dây dẫn. Nón ứng suất được sử dụng để thay đổi sự phân bố điện trường ở nồng độ điện áp của cực co nguội đúc sẵn, giảm cường độ điện trường, giảm phóng điện sản phẩm, giảm hư hỏng cách điện, cải thiện hiệu suất của xe buýt ống, đảm bảo tuổi thọ hoạt động của xe buýt ống và giảm tỷ lệ tai nạn hỏng hóc.

Công nghệ sản xuất thanh cái dạng ống cách nhiệt
Ưu điểm của khớp: cấu trúc nhỏ, dễ lắp đặt, sau khi xử lý đặc biệt có thể ngâm trong nước trong thời gian ngắn, bằng cách thay đổi hình dạng hình học của nồng độ điện áp khớp nối thanh cái ống để thay đổi phân bố điện trường, giảm cường độ điện trường, nhằm giảm khả năng tạo ra hào quang, giảm hư hỏng cách điện, cải thiện hiệu suất của thanh cái ống, đảm bảo tuổi thọ hoạt động của thanh cái ống, giảm tỷ lệ tai nạn sự cố.

Quy tắc chung
Thông số kỹ thuật này áp dụng cho thanh cái bằng đồng được cách điện hoàn toàn bằng vật liệu composite và đưa ra các yêu cầu kỹ thuật về chức năng, cấu trúc, hiệu suất, lắp đặt và thử nghiệm.
Thông số kỹ thuật này là yêu cầu kỹ thuật tối thiểu, không nêu rõ tất cả các chi tiết kỹ thuật và không trích dẫn đầy đủ các quy định của tiêu chuẩn và thông số kỹ thuật liên quan. Nhà thầu phải cung cấp sản phẩm có chất lượng cao, phù hợp với quy chuẩn kỹ thuật này và các tiêu chuẩn quốc gia liên quan.


Giải pháp ứng dụng điển hình cho thanh cái dạng ống cách nhiệt

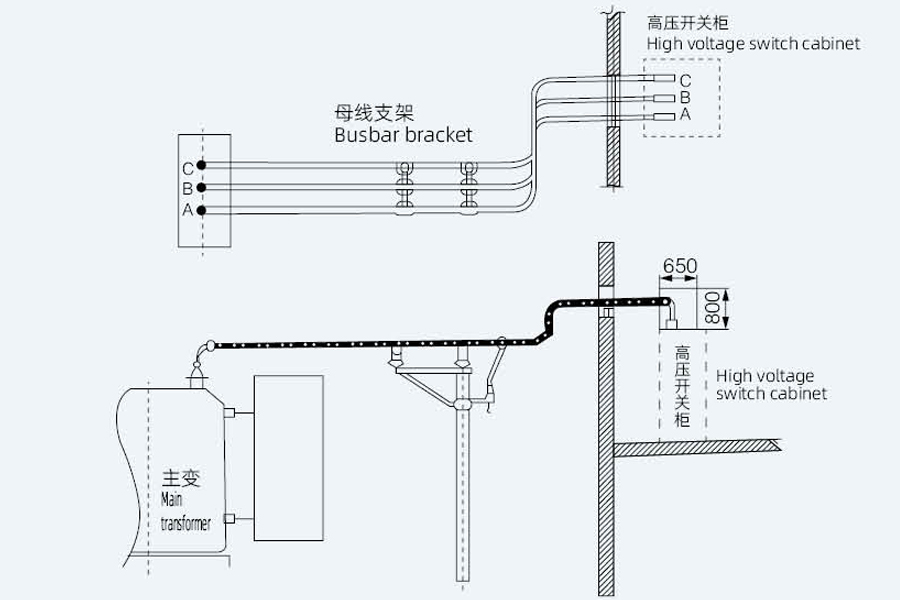

Cách 1: Đấu nối máy biến áp chính vào phòng điều khiển
Đây là cách phổ biến nhất của ứng dụng thanh cái hình ống. Thanh cái được nối trực tiếp từ đầu cực hạ áp của máy biến áp chính tới
chuyển đổi thiết bị đầu cuối tủ trong phòng điều khiển. Ưu điểm chính: Thích hợp cho dòng điện lớn. Hệ thống dây điện rõ ràng và đẹp mắt, có thể cách điện hoàn toàn hoặc bán cách điện.

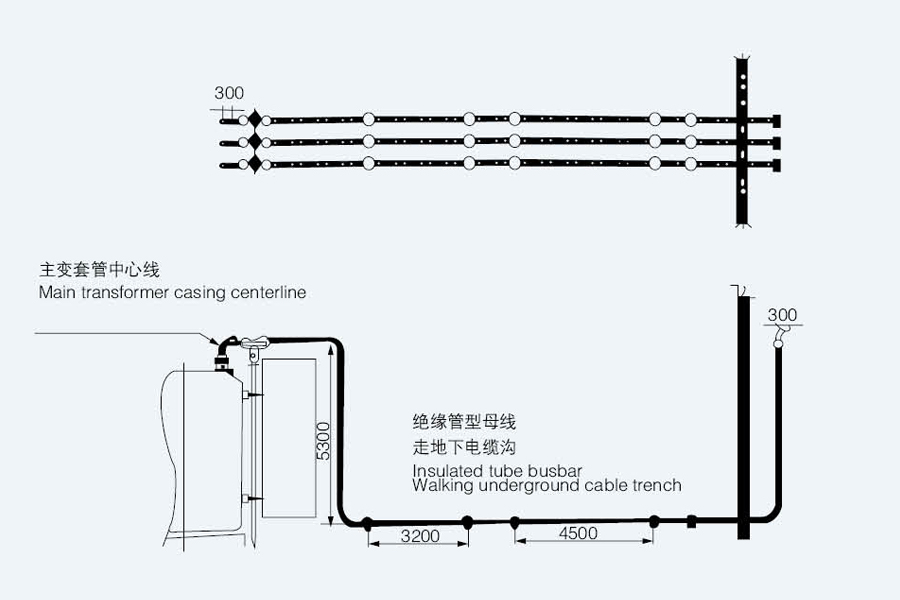

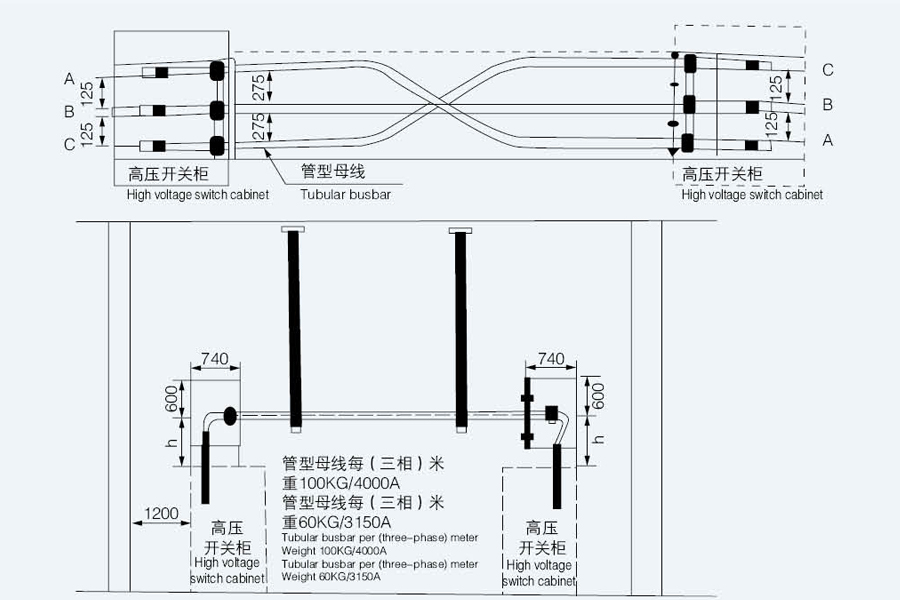

Cách 2: Thanh cái đi qua rãnh cáp hoặc máng cáp
Hình dưới đây là một cách phổ biến khác để áp dụng thanh cái hình ống. Các thanh cái có thể được kết nối với các tủ chuyển mạch thông qua các rãnh cáp ngầm
hoặc gác lửng cáp và cũng có thể được sử dụng để kết nối giữa các tủ công tắc. Thanh cái này được cách điện hoàn toàn và đặc biệt thích hợp cho các tình huống
nơi đi dây khó khăn.

Phương pháp 3: Thanh cái dạng ống được dẫn qua rãnh cáp hoặc tầng lửng cáp
Phương pháp này là phương pháp kết nối cáp trên cùng của tủ chuyển mạch. Nó cũng có thể được kết nối thông qua cáp lửng và kết nối cáp phía dưới
phương pháp. Người dùng có thể lựa chọn theo tình hình thực tế. Loại thanh cái được cách điện hoàn toàn.

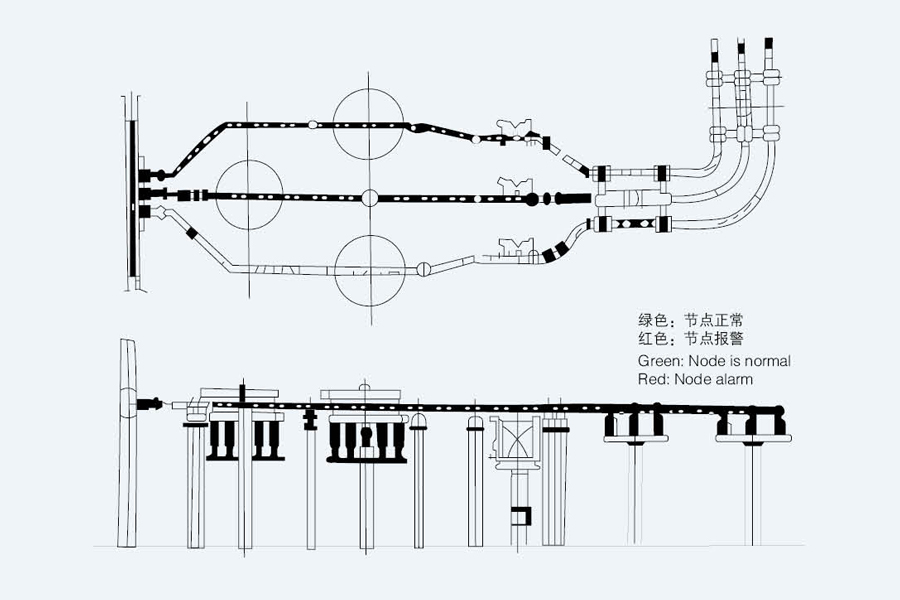

Phương pháp 4:Hệ thống giám sát CNC xe buýt hình ống
Công ty chúng tôi tự phát triển nó và thực hiện giám sát thông minh không người lái đối với nhiều dữ liệu kỹ thuật của xe buýt ống.

Thanh cái dạng ống cách nhiệt

Ưu điểm của khớp nối trung gian co nguội đúc sẵn

Cấu trúc nhỏ gọn, dễ lắp đặt.


Thay đổi sự phân bố điện trường tại các điểm tập trung điện áp của khớp nối thanh cái hình ống bằng cách thay đổi hình dạng hình học của nó, từ đó làm giảm cường độ điện trường.


Nhằm mục đích giảm thiểu khả năng phóng điện hào quang, giảm hư hỏng lớp cách điện và cải thiện hiệu suất của thanh cái hình ống.


Đảm bảo tuổi thọ hoạt động của thanh cái hình ống và giảm tỷ lệ xảy ra tai nạn hỏng hóc.


Tiếp xúc trực tiếp giữa các dây dẫn đạt được thông qua các ống bọc bên trong bằng thép không gỉ, được kết nối bên ngoài bằng hai thanh cái hình bán nguyệt. Bốn kẹp chữ C bằng thép không gỉ được siết chặt và hàn bằng khuôn dụng cụ chuyên dụng, đảm bảo khả năng mang dòng của dây dẫn và ngăn ngừa biến dạng.


Sau khi xử lý chống thấm, các khớp nối trung gian cho phép thanh cái hoạt động trong thời gian ngắn khi ngâm trong nước.

Sản phẩm được đề xuất

Về chúng tôi
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom EPDM Silicone Rubber Tubular Bus Bar Manufacturer and OEM High Voltage EPDM Silicone Rubber Tubular Bus Bar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Chúng tôi tập hợp một đội ngũ chuyên nghiệp gồm các chuyên gia trong ngành, nhân viên kỹ thuật và kỹ thuật cao cấp và các chuyên gia sản xuất giàu kinh nghiệm, những người đã hoạt động trong lĩnh vực công nghệ thiết bị điện trong nhiều năm.
Các sản phẩm chính của chúng tôi bao gồm thanh cái ống đồng và nhôm, thanh cái ống điện gió, thanh cái chuyên sâu (nhỏ gọn) và hệ thống đường dây tiếp xúc trượt. Chúng tôi tập trung vào R&D và sản xuất các thanh cái ống kín cách điện hoàn toàn 0,4 kV–35 kV và hệ thống thanh cái nhựa đúc điện áp thấp, cung cấp đường truyền tải điện đáng tin cậy cho các nhà máy điện, trạm biến áp, trang trại gió, vận chuyển đường sắt và các cơ sở công nghiệp.
Giấy chứng nhận danh dự
  • Giấy phép kinh doanh
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
Tin tức
Thanh xe buýt hình ống cách nhiệt hoàn toàn Industry knowledge

1. Thanh cái hình ống cao su silicon EPDM là gì

các Thanh cái hình ống cao su silicon EPDM là thành phần dẫn điện cách điện chuyên dụng, kết hợp lõi dây dẫn kim loại với lớp cách điện bên ngoài bằng cao su silicone EPDM. Nó được thiết kế cho các hệ thống phân phối điện cao áp, tích hợp khả năng cách nhiệt tuyệt vời, chịu được thời tiết và độ bền cơ học. Một người chuyên nghiệp Nhà cung cấp thanh cái hình ống cao su silicone EPDM sản xuất các sản phẩm đáp ứng các tiêu chuẩn công nghiệp, bao gồm Thanh cái hình ống cao su silicon EPDM điện áp cao cho các kịch bản trung thế và cao áp (10kV-35kV).

(1) Cấu trúc cốt lõi và các đặc điểm chính

các Thanh cái hình ống cao su silicone EPDM bao gồm lõi dẫn bằng đồng hoặc nhôm (độ dẫn điện ≥60% IACS) và lớp cách điện bằng cao su silicon EPDM dày 3-8mm. Nó có thể chịu được điện áp đánh thủng ≥25kV/mm , nhiệt độ làm việc từ -40oC đến 120oC và có khả năng chống ozone, bức xạ UV và ăn mòn hóa học tuyệt vời.

2. Công dụng chính của thanh cái hình ống cao su silicon EPDM

Nhờ khả năng cách nhiệt vượt trội và khả năng thích ứng với môi trường, Thanh cái hình ống cao su silicone EPDM được sử dụng rộng rãi trong các hệ thống điện và ứng dụng công nghiệp, chủ yếu bao gồm:

  • Trạm biến áp trung và cao thế (10kV-35kV), dùng để kết nối thanh cái giữa các thiết bị đóng cắt, máy biến áp và máy cắt.
  • Hệ thống phân phối điện ngoài trời, thích ứng với thời tiết khắc nghiệt như mưa, tuyết, nắng gắt.
  • Các nhà máy công nghiệp (luyện kim, hóa chất, điện tử), nơi cần có khả năng chống ăn mòn và độ ổn định cách điện.
  • Trạm năng lượng tái tạo (mặt trời, gió), kết nối thiết bị phát điện với lưới điện phân phối.

Một sự đáng tin cậy Nhà cung cấp thanh cái hình ống cao su silicone EPDM cung cấp các thông số kỹ thuật tùy chỉnh để phù hợp với các không gian lắp đặt và yêu cầu điện áp khác nhau, đảm bảo truyền tải điện an toàn và ổn định.

3. So sánh hiệu suất với thanh cái cách điện truyền thống

So sánh hiệu suất của thanh cái hình ống cao su silicon EPDM và thanh cái cách điện truyền thống
Loại thanh xe buýt Điện áp đánh thủng Chống chịu thời tiết Cuộc sống phục vụ
Thanh cái hình ống cao su silicon EPDM ≥25kV/mm Tuyệt vời (chống tia cực tím/ozon) 25-35 năm
Thanh cái cách điện PVC 15kV/mm Kém (UV dễ bị lão hóa) 10-15 năm
Thanh cái cách nhiệt bằng gốm ≥30kV/mm Tốt (giòn) 20-25 năm

các Thanh cái hình ống cao su silicon EPDM điện áp cao nổi bật nhờ hiệu suất cân bằng—khả năng chống chịu thời tiết tốt hơn PVC và độ linh hoạt cao hơn gốm, khiến nó trở nên lý tưởng cho các ứng dụng điện áp cao ngoài trời và công nghiệp.

4. Câu hỏi thường gặp

Câu hỏi 1: Thanh cái hình ống cao su silicon EPDM phù hợp với dải điện áp nào?

A: Nó chủ yếu được sử dụng cho 10kV-35kV hệ thống điện trung thế và cao thế, với các tùy chọn tùy chỉnh cho cấp điện áp cao hơn.

Câu 2: Làm cách nào để chọn nhà cung cấp Thanh cái hình ống cao su silicon EPDM đáng tin cậy?

Trả lời: Chọn nhà cung cấp có báo cáo thử nghiệm hiệu suất cách nhiệt, chất lượng vật liệu EPDM ổn định và khả năng sản xuất tùy chỉnh.

Câu 3: Nó có thể được sử dụng trong môi trường ven biển hoặc ăn mòn không?

Trả lời: Có, lớp cao su silicon EPDM của nó có khả năng chống ăn mòn mạnh, phù hợp với môi trường công nghiệp ven biển và hóa chất.

Câu 4: Khả năng mang dòng điện tối đa của thanh cái này là bao nhiêu?

Đáp: Các mẫu tiêu chuẩn có thể mang tới 3000A , với các tùy chọn công suất lớn hơn có sẵn từ các nhà cung cấp chuyên nghiệp.
