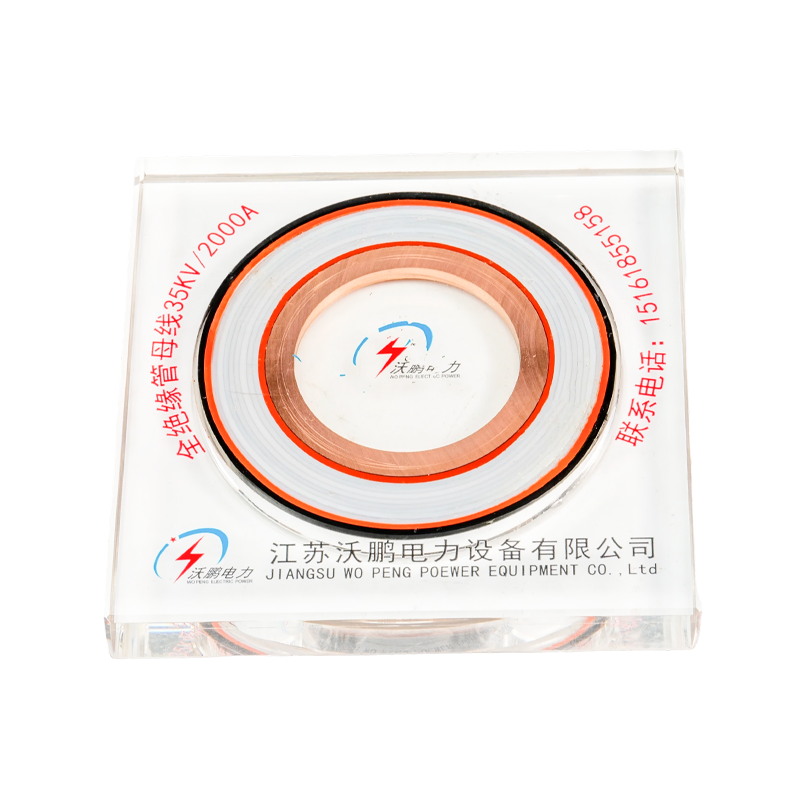

Thanh xe buýt hình ống PTFE

Thanh cái hình ống WOPENG PTFE được thiết kế đặc biệt cho môi trường khắc nghiệt. Lớp cách nhiệt chính của nó sử dụng cuộn dây cơ học chính xác bằng màng polytetrafluoroethylene (PTFE), với dầu silicon được bôi giữa các lớp để tạo thành chất cách điện liên tục dày đặc, không có khí. Sản phẩm kết hợp không ít hơn 5 màn hình điện dung (bao gồm màn hình zero, màn hình phân loại và màn hình nối đất) và được trang bị bộ mở rộng đường rò bằng cao su silicon để đạt được sự phân bổ điện trường tối ưu và nâng cao hiệu suất đường rò. Nó có khả năng chống ăn mòn tuyệt vời và khả năng chịu nhiệt độ cao/thấp vượt trội, với dải nhiệt độ hoạt động từ -60°C đến 250°C và mức bảo vệ đạt IP68.

Liên hệ với chúng tôi +
TRƯỚCV：No previous product SAU：Thanh xe buýt hình ống đúc nhựa Epoxy
  • Chi tiết sản phẩm
  • Tính năng
  • Liên hệ với chúng tôi

Ưu điểm kỹ thuật

Chịu nhiệt độ: Nhiệt độ hoạt động từ -60°C đến 250°C.

Chống ăn mòn: Chịu được axit, kiềm, phun muối và dung môi hữu cơ.

Đặc tính bôi trơn: Hệ số ma sát cực thấp của thanh cái hình ống PTFE, giảm ứng suất cơ học.

Độ bền điện môi cao: Hằng số điện môi thấp, tổn thất điện môi tối thiểu và hiệu suất cách điện ổn định.

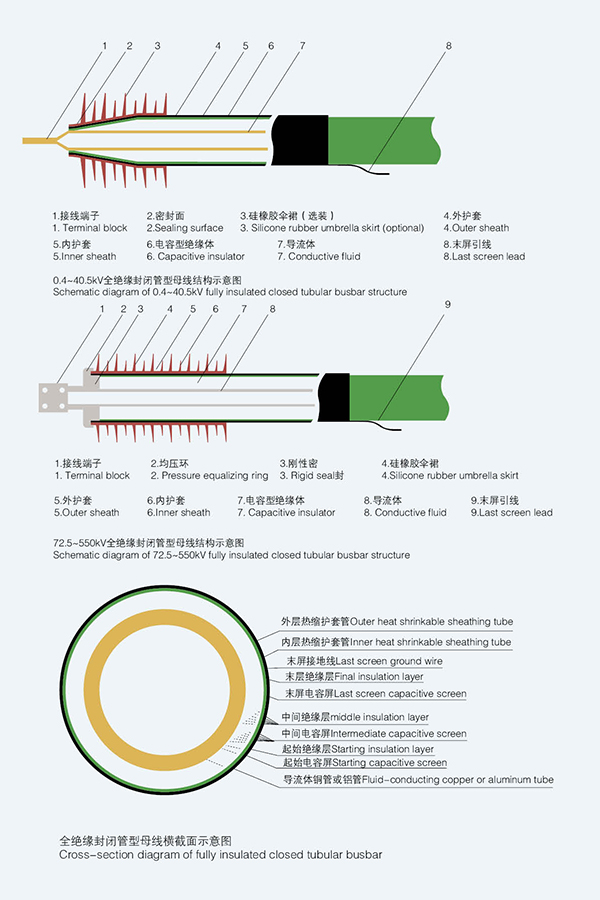

Sơ đồ cấu trúc thanh cái ống cách điện (Quy trình Polytetraoxyethylene)

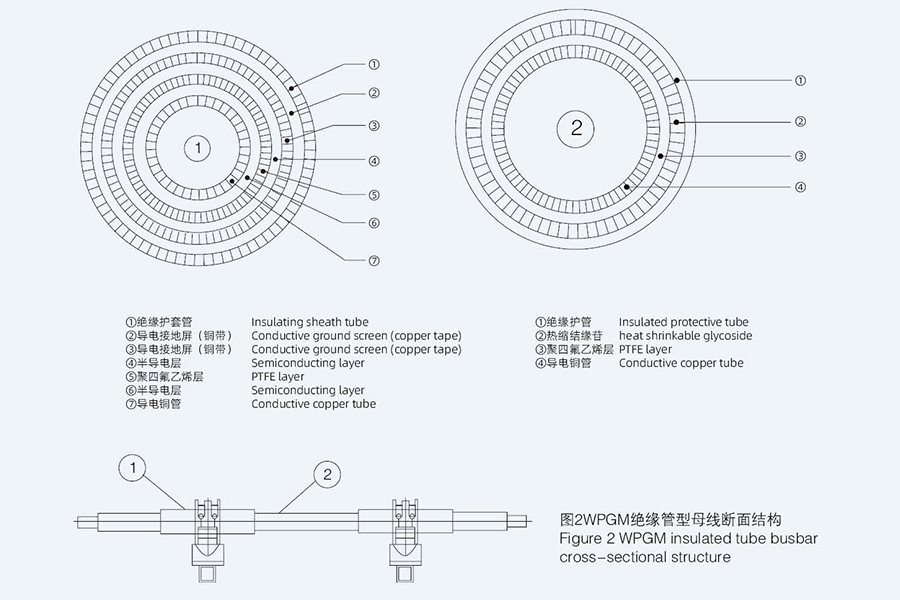

Cấu trúc mặt cắt ngang của thanh cái dạng ống cách điện GM được thể hiện trên Hình 2. Model: GMn/n

Giải pháp ứng dụng điển hình cho thanh cái dạng ống cách nhiệt

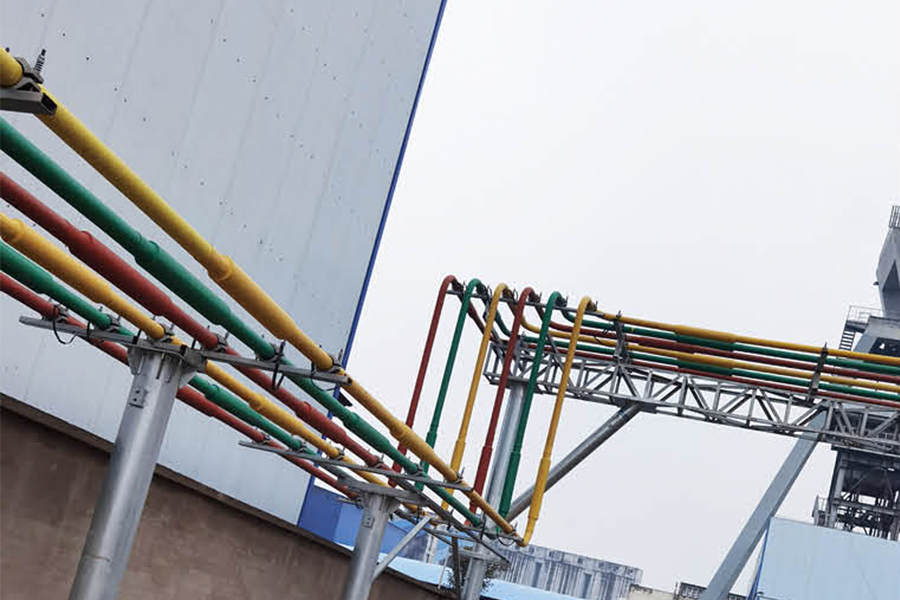

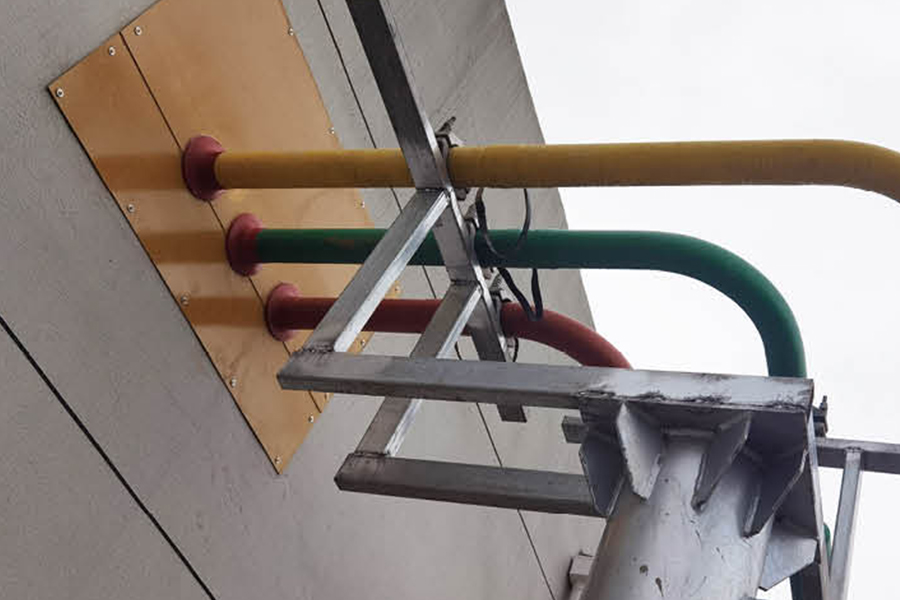

Cách 1: Đấu nối máy biến áp chính vào phòng điều khiển
Đây là cách phổ biến nhất của ứng dụng thanh cái hình ống. Thanh cái được nối trực tiếp từ đầu cực hạ áp của máy biến áp chính tới
chuyển đổi thiết bị đầu cuối tủ trong phòng điều khiển. Ưu điểm chính: Thích hợp cho dòng điện lớn. Hệ thống dây điện rõ ràng và đẹp mắt, có thể cách điện hoàn toàn hoặc bán cách điện.

Cách 2: Thanh cái đi qua rãnh cáp hoặc máng cáp
Hình dưới đây là một cách phổ biến khác để áp dụng thanh cái hình ống. Các thanh cái có thể được kết nối với các tủ chuyển mạch thông qua các rãnh cáp ngầm
hoặc gác lửng cáp và cũng có thể được sử dụng để kết nối giữa các tủ công tắc. Thanh cái này được cách điện hoàn toàn và đặc biệt thích hợp cho các tình huống
nơi đi dây khó khăn.

Phương pháp 3: Thanh cái dạng ống được dẫn qua rãnh cáp hoặc tầng lửng cáp
Phương pháp này là phương pháp kết nối cáp trên cùng của tủ chuyển mạch. Nó cũng có thể được kết nối thông qua cáp lửng và kết nối cáp phía dưới
phương pháp. Người dùng có thể lựa chọn theo tình hình thực tế. Loại thanh cái được cách điện hoàn toàn.

Phương pháp 4:Hệ thống giám sát CNC xe buýt hình ống
Công ty chúng tôi tự phát triển nó và thực hiện giám sát thông minh không người lái đối với nhiều dữ liệu kỹ thuật của xe buýt ống.

Thanh cái dạng ống cách nhiệt

Những thách thức kỹ thuật

Kiểm soát quá trình cuộn dây: Yêu cầu độ đồng đều căng thẳng giữa các lớp trong phạm vi ± 2%, với sự hỗ trợ siêu âm cần thiết để kiểm soát bong bóng.

Độ bám dính giữa các lớp: Năng lượng bề mặt thấp của thanh cái hình ống PTFE dẫn đến liên kết giữa các lớp yếu, cần có chất xử lý đặc biệt.

Chi phí cao: Vật liệu thanh cái hình ống PTFE thô đắt tiền dẫn đến giá thành sản phẩm cao hơn đáng kể so với các loại khác.

Khó tái chế: Vật liệu thanh cái hình ống PTFE khó phân hủy, dẫn đến chi phí xử lý môi trường cao.

Sản phẩm được đề xuất

Về chúng tôi
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom PTFE Tubular Bus Bar Manufacturer and OEM PTFE Insulated Tubular Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Chúng tôi tập hợp một đội ngũ chuyên nghiệp gồm các chuyên gia trong ngành, nhân viên kỹ thuật và kỹ thuật cao cấp và các chuyên gia sản xuất giàu kinh nghiệm, những người đã hoạt động trong lĩnh vực công nghệ thiết bị điện trong nhiều năm.
Các sản phẩm chính của chúng tôi bao gồm thanh cái ống đồng và nhôm, thanh cái ống điện gió, thanh cái chuyên sâu (nhỏ gọn) và hệ thống đường dây tiếp xúc trượt. Chúng tôi tập trung vào R&D và sản xuất các thanh cái ống kín cách điện hoàn toàn 0,4 kV–35 kV và hệ thống thanh cái nhựa đúc điện áp thấp, cung cấp đường truyền tải điện đáng tin cậy cho các nhà máy điện, trạm biến áp, trang trại gió, vận chuyển đường sắt và các cơ sở công nghiệp.
Giấy chứng nhận danh dự
  • Giấy phép kinh doanh
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
Tin tức
Thanh xe buýt hình ống cách nhiệt hoàn toàn Industry knowledge

1. Thanh cái hình ống PTFE là gì

các Thanh xe buýt hình ống PTFE là thành phần dẫn điện cách điện hiệu suất cao, bao gồm lõi dây dẫn kim loại (đồng hoặc nhôm) và lớp cách điện polytetrafluoroethylene (PTFE). Nó được thiết kế đặc biệt cho các hệ thống điện cao áp, tận dụng các đặc tính độc đáo của PTFE để đảm bảo truyền tải điện an toàn và hiệu quả. Một người chuyên nghiệp Nhà sản xuất thanh cái hình ống PTFE và Nhà cung cấp thanh cái hình ống PTFE sản xuất các sản phẩm đáp ứng tiêu chuẩn điện áp cao, với Nhà sản xuất thanh cái hình ống PTFE tùy chỉnh cung cấp các giải pháp phù hợp cho nhu cầu dự án cụ thể.

(1) Cấu trúc cốt lõi và các đặc điểm chính

các Thanh xe buýt hình ống PTFE có lõi dây dẫn (độ dẫn ≥63% IACS) được bọc trong lớp cách nhiệt PTFE dày 4-8mm. Nó tự hào có điện áp đánh thủng ≥35kV/mm , phạm vi nhiệt độ làm việc từ -60oC đến 200oC và điện trở cách điện trên 1,0×10¹⁴Ω. Đặc tính chống dính, chống ăn mòn và ma sát thấp của PTFE làm cho thanh cái trở nên lý tưởng cho môi trường điện áp cao khắc nghiệt.

2. Tại sao thanh cái hình ống PTFE được sử dụng trong hệ thống điện áp cao

Hệ thống điện áp cao ( ≥110kV) yêu cầu cách điện, độ ổn định và độ bền đặc biệt, và Thanh xe buýt hình ống PTFE đáp ứng những nhu cầu này với những ưu điểm độc đáo của nó, bao gồm:

  • Hiệu suất cách nhiệt vượt trội: Chịu được độ dốc điện áp cao ( ≥35kV/mm) để tránh rò rỉ và đoản mạch, rất quan trọng đối với hệ thống 110kV-500kV.
  • Khả năng thích ứng nhiệt độ cực cao: Hoạt động ổn định trong khoảng -60oC đến 200oC, thích hợp cho các trạm biến áp cao thế ngoài trời ở vùng lạnh hoặc nóng.
  • Chống ăn mòn và ô nhiễm: PTFE trơ với hóa chất, độ ẩm và bụi, giảm tần suất bảo trì trong môi trường điện áp cao công nghiệp hoặc ven biển.
  • Tổn thất điện môi thấp: Hệ số tổn thất điện môi ≤0,0002 tại 50Hz, giảm thiểu tổn thất điện năng khi truyền tải điện áp cao đường dài.

Một sự đáng tin cậy Nhà cung cấp thanh cái hình ống PTFE đảm bảo những ưu điểm này nhất quán, khiến thanh cái trở thành lựa chọn ưu tiên cho các hệ thống điện cao thế trên toàn thế giới.

3. So sánh hiệu suất với các thanh cái cách điện cao áp khác

So sánh hiệu suất của thanh cái hình ống PTFE và các thanh cái cách điện cao áp khác
Loại thanh xe buýt Điện áp đánh thủng Phạm vi nhiệt độ Mất điện môi
Thanh xe buýt hình ống PTFE ≥35kV/mm -60oC ~ 200oC .0002
Thanh xe buýt đúc nhựa Epoxy ≥30kV/mm -30oC~130oC .000,001
Thanh cái cách nhiệt bằng cao su silicone ≥25kV/mm -40oC~120oC .0005

A Nhà sản xuất thanh cái hình ống PTFE tùy chỉnh có thể tối ưu hóa cấu trúc của thanh cái cho các tình huống điện áp cao cụ thể, trong khi một chuyên gia Nhà sản xuất thanh cái hình ống PTFE đảm bảo chất lượng đồng nhất, đáp ứng yêu cầu khắt khe của hệ thống điện cao thế.

4. Câu hỏi thường gặp

Câu hỏi 1: Thanh cái hình ống PTFE phù hợp với dải điện áp nào?

A: Nó chủ yếu được sử dụng cho 110kV-500kV hệ thống điện cao áp, với các tùy chọn tùy chỉnh cho mức điện áp cao hơn.

Câu 2: Làm thế nào để chọn nhà cung cấp Thanh dẫn hình ống PTFE đáng tin cậy?

Trả lời: Chọn nhà cung cấp có báo cáo thử nghiệm hiệu suất cách điện PTFE, thiết bị sản xuất tiên tiến và kinh nghiệm trong các dự án điện áp cao.

Câu 3: Thanh cái hình ống PTFE tùy chỉnh có thể được chế tạo cho các kích thước đặc biệt không?

Đ: Vâng, một Nhà sản xuất thanh cái hình ống PTFE tùy chỉnh có thể sản xuất các thanh cái với kích thước dây dẫn và độ dày cách điện cụ thể.

Câu 4: Tuổi thọ của thanh cái hình ống PTFE là bao lâu?

Trả lời: Trong điều kiện làm việc điện áp cao bình thường, nó có thể phục vụ 35-45 tuổi với hiệu suất ổn định.
