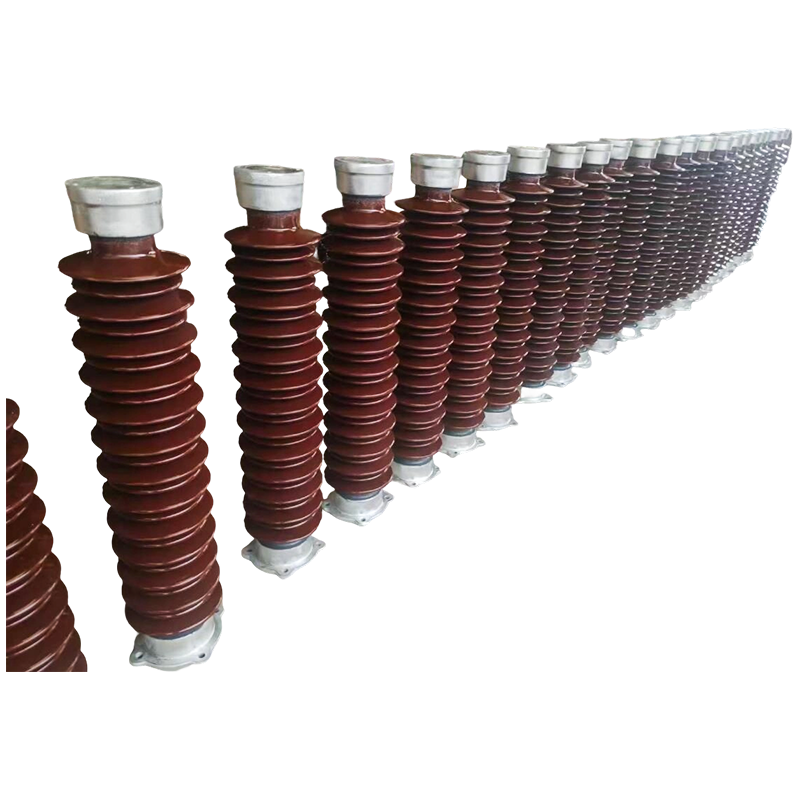

bài cách điện

Ưu điểm kỹ thuật

Cấu trúc đơn giản hóa và lắp đặt dễ dàng: Thanh cái hình ống cách nhiệt được cố định trực tiếp vào kết cấu thép hoặc giá đỡ bê tông, loại bỏ nhu cầu sử dụng ống lót tường và vật liệu cách điện sau. Nó áp dụng phương pháp lắp đặt lộ thiên, được hỗ trợ bởi các giá đỡ thanh cái hình ống chuyên dụng có khoảng cách ≥275 mm. Giá đỡ cố định được lắp đặt khi nhịp dao động từ 6 m đến 13 m.

Độ bền cơ học cao và khoảng hỗ trợ lớn: Ứng suất cho phép của thanh cái hình ống cách điện gấp bốn lần so với thanh cái hình chữ nhật, cho phép nó chịu được dòng điện ngắn mạch đáng kể. Dưới dòng điện ngắn mạch 50 kA, thanh cái hình ống Φ100×6 mm đạt được nhịp treo lên tới 9 mét và với giá đỡ thanh cái, nhịp có thể đạt tới 13 mét. Thanh cái có thể được kết nối trực tiếp với buồng điện áp cao, lò phản ứng giới hạn dòng điện trong nhà hoặc tủ thiết bị đóng cắt 10 kV, giúp giảm nhu cầu về chất cách điện sau, phụ kiện thanh cái và nền móng kết cấu tương ứng.

Hiệu suất địa chấn mạnh: Thiết kế sản phẩm có tính đến các điều kiện địa chấn, chịu được gia tốc ngang 0,20 g, gia tốc dọc 0,15 g, tần số rung 20 Hz và khả năng chịu ba chu kỳ sóng hình sin. Hệ số an toàn vượt quá 1,67, đảm bảo hoạt động bình thường trong điều kiện đồng thời có động đất và ngắn mạch.

Khả năng thích ứng môi trường tuyệt vời: Thích hợp cho độ cao 4000 mét và môi trường có mức độ ô nhiễm nghiêm trọng loại V (ô nhiễm nặng), tỷ lệ khoảng cách đường rò thiết kế là 31 mm/kV. Sau khi lắp đặt bộ kéo dài đường rò trên các thiết bị đầu cuối ngoài trời, tổng chiều dài đường rò không nhỏ hơn 680 mm.

Tính năng

Giá trị của việc đơn giản hóa kết cấu
Trong các hệ thống thanh cái truyền thống, chất cách điện sau có chức năng kép là hỗ trợ cơ học và cách điện. Thông qua các thiết kế cải tiến cố định trực tiếp các thanh cái hình ống vào các giá đỡ kết cấu thép, số lượng chất cách điện được sử dụng không chỉ giảm mà cấu trúc hệ thống còn được đơn giản hóa về cơ bản. Điều này làm giảm độ phức tạp của việc lắp đặt và các điểm hỏng hóc tiềm ẩn, phản ánh xu hướng công nghệ phát triển từ các bộ phận riêng biệt sang các hệ thống tích hợp.

Yêu cầu về khả năng thích ứng với môi trường
Chất cách điện sau phải đáp ứng các yêu cầu hoạt động ổn định lâu dài trong môi trường khắc nghiệt, đặc biệt là trong điều kiện khắc nghiệt với mức độ ô nhiễm lên đến Loại V, trong đó hiệu suất chống phóng điện của chúng trở thành một chỉ số quan trọng. Bằng cách tối ưu hóa thiết kế nhà kho, sử dụng vật liệu kỵ nước và kiểm soát chặt chẽ khoảng cách đường rò, hiệu suất cách nhiệt đáng tin cậy được đảm bảo trong các môi trường đặc biệt như khu vực ô nhiễm công nghiệp và ven biển.

Phân tích so sánh việc lắp đặt và bảo trì
So với các quy trình phức tạp cần thiết để lắp đặt các tấm cách điện truyền thống—chẳng hạn như xây dựng nền móng,  căn chỉnh độ cao và cố định nhiều điểm—các hệ thống thanh cái hình ống tích hợp áp dụng các phương pháp lắp đặt giá đỡ tiêu chuẩn hóa, rút ngắn đáng kể thời gian thi công. Về mặt bảo trì, các chất cách điện truyền thống yêu cầu làm sạch ô nhiễm thường xuyên, phát hiện vết nứt và kiểm tra điện, trong khi thiết kế kín hoàn toàn của các thanh cái hình ống giúp giảm đáng kể tần suất và chi phí bảo trì.

Đặc tính kỹ thuật vật liệu và quy trình
Các chất cách điện hiện đại chủ yếu được sản xuất bằng sứ cách điện có độ bền cao, kính cường lực hoặc vật liệu composite. Trong số này, chất cách điện composite mang lại những ưu điểm như tính kỵ nước tuyệt vời, khả năng chống nổ cao và trọng lượng nhẹ.
