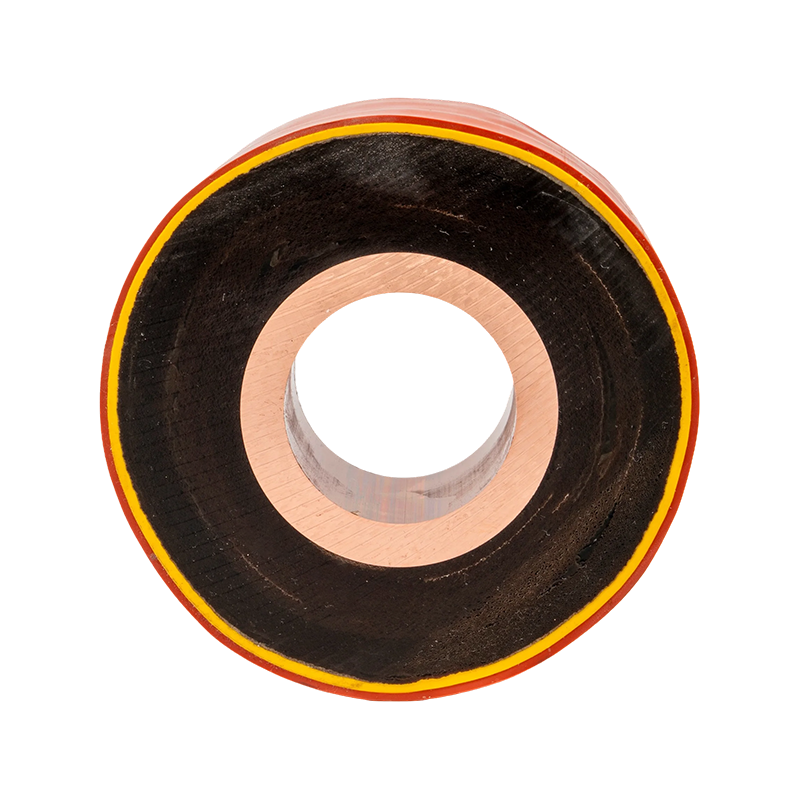

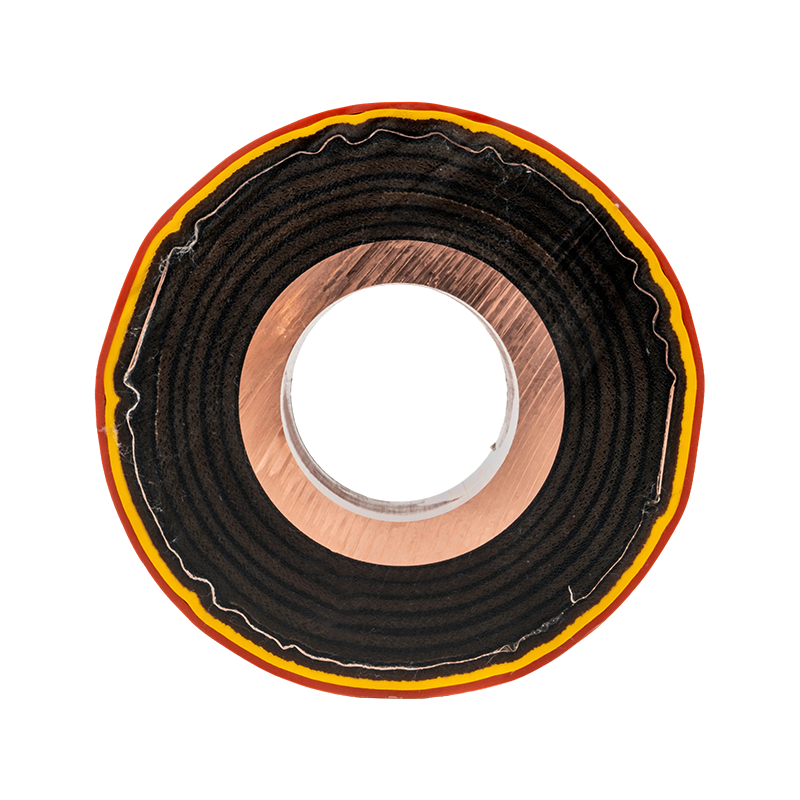

Thanh xe buýt hình ống đúc nhựa Epoxy

Thanh cái hình ống đúc nhựa Epoxy WOPENG là một sản phẩm truyền tải điện được hình thành tích hợp bằng máy ép phun chân không hai thành phần hoàn toàn tự động, sử dụng công nghệ phun áp lực và xử lý nhiệt độ cao. Cấu trúc của nó không thể tách rời và có đặc tính chống cháy cùng với khả năng chống lão hóa, có tuổi thọ sử dụng được thiết kế trên 30 năm. Đối với sản phẩm này, các mối nối cách điện và dây dẫn đồng được sản xuất thông qua quy trình đúc một lần, đạt được sự kết hợp liền mạch, không có giao diện. Các kết nối trung gian sử dụng kỹ thuật hàn kẹp bằng thép không gỉ nhúng, đảm bảo độ tăng nhiệt độ ở các đầu nối vẫn thấp hơn độ tăng nhiệt của thân dây dẫn. Sản phẩm sử dụng dây dẫn bằng đồng không chứa oxy loại TZ7 trở lên (hàm lượng đồng ≥ 99,90%), với khoảng treo tối đa không quá 5 mét. Nó kết hợp một thiết kế cấu trúc được che chắn hoàn toàn, trong đó tấm chắn kim loại được chế tạo từ hỗn hợp dải thép đóng hộp và dải đồng. Hệ thống nối đất được thực hiện bằng cách hàn các dây đồng bện vào lớp che chắn kim loại một cách đáng tin cậy. Ngoài ra, sản phẩm còn được trang bị các biện pháp chống thấm nước, chống ẩm và hệ thống nhận dạng được tiêu chuẩn hóa.

Liên hệ với chúng tôi +
TRƯỚCV：Thanh xe buýt hình ống PTFE SAU：Thanh cái hình ống cao su silicone EPDM
  • Chi tiết sản phẩm
  • Tính năng
  • Liên hệ với chúng tôi

Ưu điểm kỹ thuật

Quy trình đúc tích hợp:  Sử dụng máy ép phun chân không xả chế độ kép hoàn toàn tự động để đúc tích hợp, sản phẩm được hình thành trong một chu trình duy nhất thông qua phun dòng áp suất và xử lý ở nhiệt độ cao. Dây dẫn, lớp che chắn, giấy crepe bán dẫn, lớp che chắn bên ngoài, lớp che chắn kim loại và lớp bảo vệ bên ngoài được tích hợp liền mạch thành một cấu trúc nguyên khối không thể tách rời.


Thiết kế tuổi thọ cao:  Sản phẩm có đặc tính chống cháy và chống lão hóa, có tuổi thọ lên tới 30 năm.


Vật liệu dẫn điện chất lượng cao:  TZ7 ​​trở lên được chọn làm vật liệu dẫn điện, với ống đồng nguyên chất có hàm lượng đồng ≥99,90%.


Công nghệ kết nối đáng tin cậy:  Các mối nối cách điện được hình thành trong một chu trình đúc duy nhất và được hợp nhất thành một thân bằng dây dẫn đồng. Các kết nối trung gian sử dụng hàn kẹp thép không gỉ nhúng. Độ tăng nhiệt ở các đầu nối thấp hơn nhiệt độ ở thân dây dẫn. Kết nối giữa các mối nối cách nhiệt và thiết bị được thực hiện thông qua các liên kết linh hoạt được bảo đảm bằng bu lông.

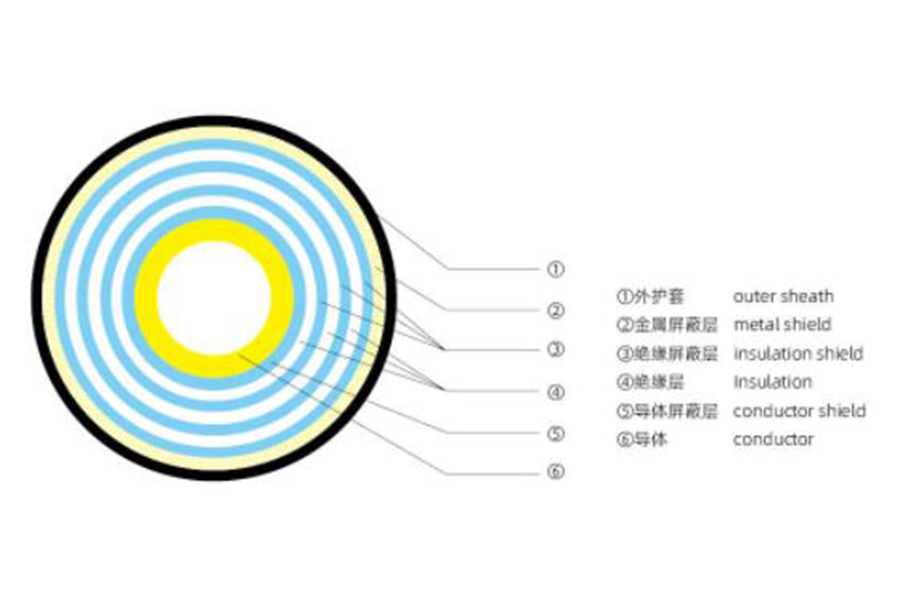

Sơ đồ cấu trúc sản phẩm

Cấp điện áp (KV) Độ dày cách nhiệt (mm)
10 10
35 15
66 20
110 30
220 45

Điều kiện môi trường sử dụng
Độ cao: ≤ 4000 mét
Nhiệt độ không khí xung quanh tối thiểu: -45oC; Nhiệt độ không khí xung quanh cao nhất là 60C; Chênh lệch nhiệt độ tối đa hàng ngày: 35K
Cường độ nắng: 100ow/m2 bức xạ ánh sáng mặt trời
Tốc độ gió tối đa: 40m/s (tốc độ gió tối đa trung bình 10 phút từ độ cao 10m so với mặt đất)
Độ ẩm tương đối xung quanh (ở 25 。 C): độ ẩm tương đối trung bình đo được trong vòng 24 giờ nhỏ hơn 95%; Độ ẩm tương đối trung bình hàng tháng là 90%
Độ dày băng: độ dày băng không vượt quá 20mm
Cường độ địa chấn: 8 độ
Gia tốc ngang mặt đất: 0,20g
Gia tốc dọc: 0,15g
Tần số: 20Hz
Thời gian chịu đựng là sóng hình sin: 3 chu kỳ
Hệ số an toàn: lớn hơn 167
Mức độ ô nhiễm: Mức độ ô nhiễm theo GB / T5582 được chỉ định V - khoảng cách cụ thể của đường dây thiết kế ô nhiễm nghiêm trọng là 31mm/kv, sau khi thiết bị đầu cuối ngoài trời được lắp đặt thiết bị leo núi, tổng khoảng cách leo lên không nhỏ hơn 680mm
Quá điện áp tạm thời: thời gian quá điện áp không quá 8h trong 24h và không quá 125h trong cả năm

Cấu trúc và yêu cầu sản phẩm
Thanh cái ống đổ nhựa epoxy chân không được đổ bằng máy dán chân không khuấy chất lỏng kép tự động, đổ áp lực và xử lý ở nhiệt độ cao sau khi hình thành. Dây dẫn, lớp lá chắn bên trong, giấy gợn sóng bán dẫn, lớp lá chắn bên ngoài, lớp lá chắn kim loại và lớp bảo vệ bên ngoài nói chung, không thể tách rời, chống cháy, chống lão hóa, tuổi thọ 30 năm.

Khớp nối đầu cuối dạng ống của đúc nhựa epoxy chân không được hình thành một lần và được tích hợp với một dây dẫn bằng đồng. Liên kết giữa được hàn bằng một vòng thép không gỉ nhúng. Độ tăng nhiệt ở đầu nối nhỏ hơn độ tăng nhiệt của thân dây dẫn. Vật liệu phù hợp với hình thức kết cấu và vật liệu của thanh cái.

Vật liệu dẫn điện: Nên chọn loại đồng T2Yand trên và hàm lượng đồng của ống đồng nguyên chất là ≥ 99,90%.

Khoảng cách tối đa của thanh cái ống treo đổ nhựa epoxy chân không không lớn hơn sM.

Xe buýt ống phải có lớp chắn kim loại, tấm chắn kim loại được làm bằng dải bện đồng và dải đồng.

Dây dẫn nối đất được hàn chắc chắn bằng băng bện đồng và lớp che chắn bằng kim loại. Các điểm nối đất phải được nối chắc chắn với hệ thống nối đất tại chỗ. Các điểm nối đất phải được gia cố bằng biện pháp chống thấm, chống ẩm. Các điểm nối đất phải được đánh dấu và đánh số

Lớp vỏ cách điện bên ngoài của màn chắn đất phải có khả năng ngăn chặn sự xâm nhập của hơi ẩm một cách đáng tin cậy. Có thể sử dụng ống lót cách nhiệt co nhiệt và sử dụng các màu pha (vàng, xanh lá cây, đỏ) ở những nơi dễ thấy.

Nên áp dụng xử lý chống gỉ cho hàn kim loại trong xây dựng công trường. Tất cả các bu lông và ốc vít được sử dụng đều được làm bằng vật liệu mạ kẽm nhúng nóng.

Mối nối giữa đầu nối của thanh dẫn ống đổ nhựa epoxy chân không và thiết bị được làm bằng mối nối mềm và mối nối buộc chặt bằng bu lông.

Yêu cầu đối với bề mặt lòng của đầu dây dẫn: đầu ống đồng phải được làm tròn, bề mặt nối của đầu ống đồng phải được mạ bạc hoặc thiếc để đảm bảo điện trở tiếp xúc thấp và chức năng chống ăn mòn.


Giải pháp ứng dụng điển hình cho thanh cái dạng ống cách nhiệt

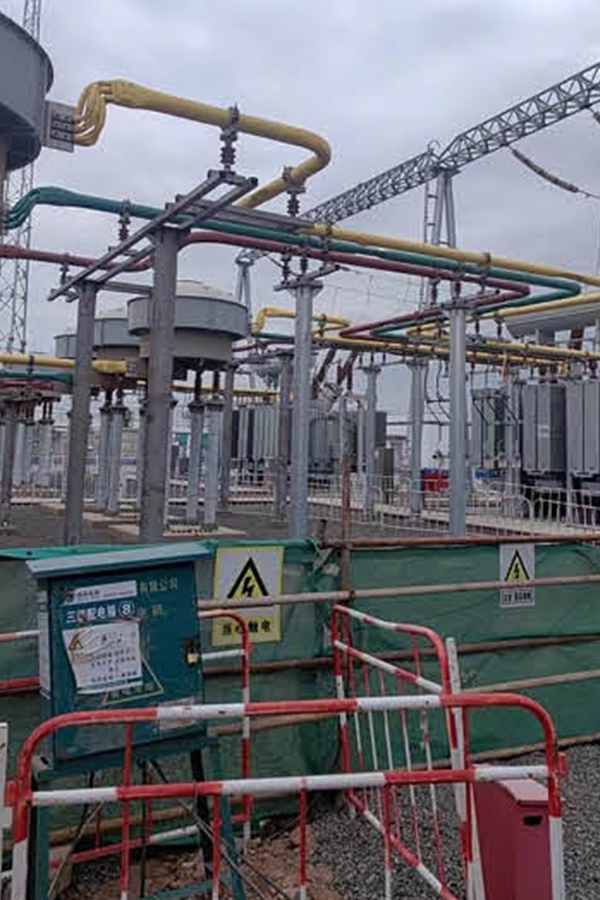

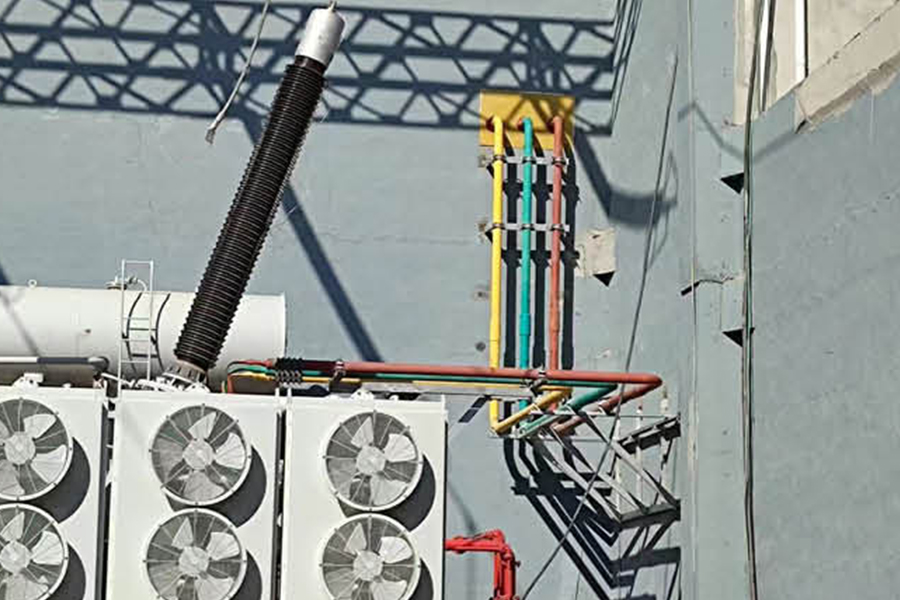

Cách 1: Đấu nối máy biến áp chính vào phòng điều khiển
Đây là cách phổ biến nhất của ứng dụng thanh cái hình ống. Thanh cái được nối trực tiếp từ đầu cực hạ áp của máy biến áp chính tới
chuyển đổi thiết bị đầu cuối tủ trong phòng điều khiển. Ưu điểm chính: Thích hợp cho dòng điện lớn. Hệ thống dây điện rõ ràng và đẹp mắt, có thể cách điện hoàn toàn hoặc bán cách điện.

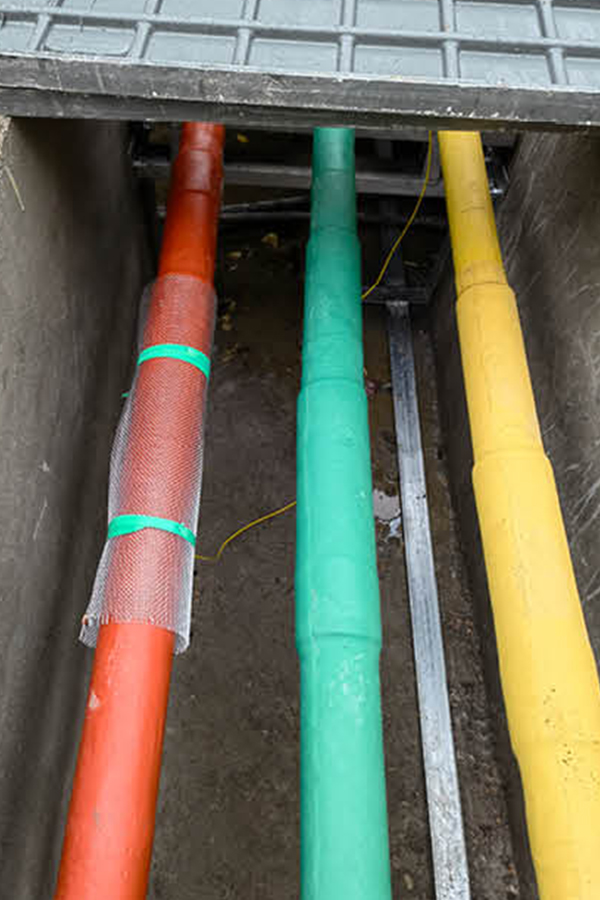

Cách 2: Thanh cái đi qua rãnh cáp hoặc máng cáp
Hình dưới đây là một cách phổ biến khác để áp dụng thanh cái hình ống. Các thanh cái có thể được kết nối với các tủ chuyển mạch thông qua các rãnh cáp ngầm
hoặc gác lửng cáp và cũng có thể được sử dụng để kết nối giữa các tủ công tắc. Thanh cái này được cách điện hoàn toàn và đặc biệt thích hợp cho các tình huống
nơi đi dây khó khăn.

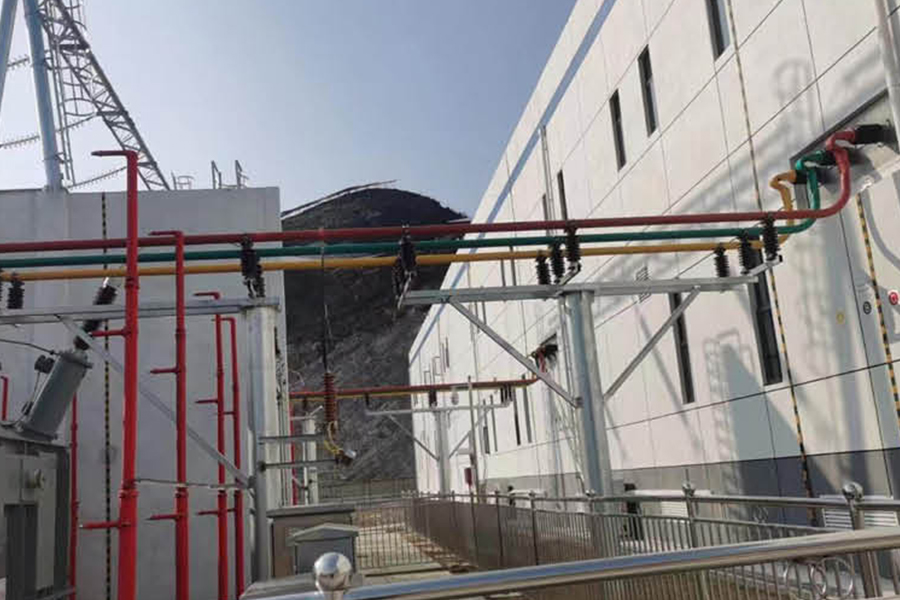

Phương pháp 3: Thanh cái dạng ống được dẫn qua rãnh cáp hoặc tầng lửng cáp
Phương pháp này là phương pháp kết nối cáp trên cùng của tủ chuyển mạch. Nó cũng có thể được kết nối thông qua cáp lửng và kết nối cáp phía dưới
phương pháp. Người dùng có thể lựa chọn theo tình hình thực tế. Loại thanh cái được cách điện hoàn toàn.

Phương pháp 4:Hệ thống giám sát CNC xe buýt hình ống
Công ty chúng tôi tự phát triển nó và thực hiện giám sát thông minh không người lái đối với nhiều dữ liệu kỹ thuật của xe buýt ống.

Thanh cái dạng ống cách nhiệt

Điều kiện môi trường hoạt động

Độ cao: ≤4000 m

Điều kiện nhiệt độ:  Nhiệt độ không khí xung quanh tối thiểu: 45°C；Nhiệt độ không khí xung quanh tối đa: 60°C；Biến đổi nhiệt độ tối đa hàng ngày: 35 K

Cường độ bức xạ mặt trời: 1000 W/m2

Điều kiện tốc độ gió: Tốc độ gió tối đa: 40 m/s

Điều kiện độ ẩm:  Độ ẩm tương đối trung bình hàng ngày: ≤95%  ；Độ ẩm tương đối trung bình hàng tháng: ≤90%

Điều kiện che phủ băng: Độ dày băng không quá 20 mm

Điều kiện địa chấn:  Cường độ địa chấn: 8 độ; Gia tốc ngang trên mặt đất: 0,20 g; Gia tốc dọc trên mặt đất: 0,15 g; Tần số: 20 Hz; Thời lượng chịu được sóng hình sin: 3 chu kỳ

Hệ số an toàn: Lớn hơn 1,67

Sản phẩm được đề xuất

Về chúng tôi
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom Thanh xe buýt hình ống đúc nhựa Epoxy Manufacturers and OEM Thanh xe buýt hình ống đúc nhựa Epoxy Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Chúng tôi tập hợp một đội ngũ chuyên nghiệp gồm các chuyên gia trong ngành, nhân viên kỹ thuật và kỹ thuật cao cấp và các chuyên gia sản xuất giàu kinh nghiệm, những người đã hoạt động trong lĩnh vực công nghệ thiết bị điện trong nhiều năm.
Các sản phẩm chính của chúng tôi bao gồm thanh cái ống đồng và nhôm, thanh cái ống điện gió, thanh cái chuyên sâu (nhỏ gọn) và hệ thống đường dây tiếp xúc trượt. Chúng tôi tập trung vào R&D và sản xuất các thanh cái ống kín cách điện hoàn toàn 0,4 kV–35 kV và hệ thống thanh cái nhựa đúc điện áp thấp, cung cấp đường truyền tải điện đáng tin cậy cho các nhà máy điện, trạm biến áp, trang trại gió, vận chuyển đường sắt và các cơ sở công nghiệp.

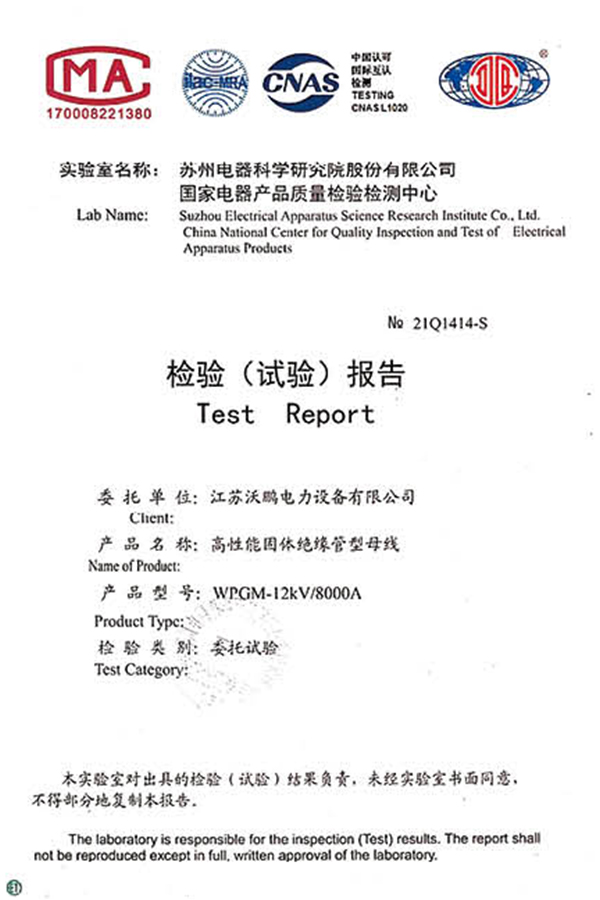

Giấy chứng nhận danh dự
  • Giấy phép kinh doanh
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
Tin tức
Thanh xe buýt hình ống cách nhiệt hoàn toàn Industry knowledge

1. Thanh cái hình ống đúc nhựa Epoxy là gì

các Thanh xe buýt hình ống đúc nhựa Epoxy là thành phần dẫn điện cách điện hiệu suất cao, được sản xuất bằng cách đúc nhựa epoxy xung quanh dây dẫn kim loại (đồng hoặc nhôm) thông qua quy trình đúc chính xác. Nó tích hợp khả năng cách điện tuyệt vời, độ bền cơ học và hiệu suất chống ô nhiễm, đóng vai trò là bộ phận cốt lõi trong hệ thống phân phối điện trung thế và cao thế. Một người chuyên nghiệp Nhà cung cấp thanh cái hình ống đúc nhựa Epoxy sản xuất các sản phẩm đáp ứng các tiêu chuẩn công nghiệp nghiêm ngặt, đảm bảo hoạt động ổn định trong môi trường điện năng phức tạp.

(1) Cấu trúc cốt lõi và hiệu suất chính

các Thanh xe buýt hình ống đúc nhựa Epoxy gồm lõi dẫn điện (độ dẫn điện ≥63% IACS) và lớp cách điện bằng nhựa epoxy (độ dày 5-10mm). Nó có điện áp đánh thủng là ≥30kV/mm , điện trở cách điện trên 1,0×10¹³Ω và có thể chịu được nhiệt độ làm việc từ -30oC đến 130oC. Lớp nhựa epoxy của nó không bắt lửa (đạt tiêu chuẩn UL94 V-0) và có khả năng chống ẩm và ăn mòn hóa học mạnh.

2. Thanh cái hình ống đúc nhựa Epoxy được sử dụng ở đâu

Do khả năng cách nhiệt và ổn định vượt trội, Thanh xe buýt hình ống đúc nhựa Epoxy được sử dụng rộng rãi trong các tình huống đòi hỏi độ an toàn và độ tin cậy cao, chủ yếu bao gồm:

  • Trạm biến áp trung và cao thế (10kV-35kV), dùng để kết nối thanh cái giữa máy biến áp, máy cắt và thiết bị đóng cắt.
  • Tủ phân phối điện và bảng điều khiển trong nhà, đặc biệt trong môi trường công nghiệp có độ ẩm cao hoặc nhiều bụi bẩn.
  • Hệ thống điện trong các tòa nhà cao tầng, bệnh viện và trung tâm dữ liệu, nơi an toàn cháy nổ và độ ổn định cách nhiệt là rất quan trọng.
  • Các trạm năng lượng tái tạo (mặt trời, gió) và các nhà máy công nghiệp (hóa dầu, luyện kim), thích ứng với điều kiện làm việc khắc nghiệt.

Một sự đáng tin cậy Nhà cung cấp thanh cái hình ống đúc nhựa Epoxy cung cấp các thông số kỹ thuật tùy chỉnh, bao gồm các kích thước dây dẫn và độ dày cách điện khác nhau, để phù hợp với các tình huống lắp đặt và yêu cầu điện áp khác nhau.

3. So sánh hiệu suất với các thanh cái cách điện khác

So sánh hiệu suất của thanh cái hình ống đúc nhựa Epoxy và các thanh cái cách điện khác
Loại thanh xe buýt Điện áp đánh thủng Chống cháy Chống ẩm
Thanh xe buýt hình ống đúc nhựa Epoxy ≥30kV/mm UL94 V-0 (Không cháy) Tuyệt vời
Thanh cái cách nhiệt bằng cao su silicon ≥25kV/mm UL94 V-1 Tốt
Thanh cái cách điện PVC 15kV/mm UL94 V-2 Nghèo

các Thanh xe buýt hình ống đúc nhựa Epoxy có những ưu điểm rõ ràng về điện áp đánh thủng và khả năng chống cháy, khiến nó trở thành lựa chọn ưu tiên cho các tình huống phân phối điện có độ an toàn cao. Một người chuyên nghiệp Nhà cung cấp thanh cái hình ống đúc nhựa Epoxy đảm bảo chất lượng sản phẩm đồng nhất, đáp ứng yêu cầu khắt khe của các dự án điện trọng điểm.

4. Câu hỏi thường gặp

Câu hỏi 1: Tuổi thọ của thanh cái hình ống đúc nhựa Epoxy là bao lâu?

A: Trong điều kiện làm việc bình thường, nó có thể phục vụ 30-40 năm , với hiệu suất ổn định và không có sự lão hóa rõ ràng.

Câu 2: Làm thế nào để chọn nhà cung cấp Thanh cái hình ống đúc nhựa Epoxy đáng tin cậy?

Trả lời: Ưu tiên các nhà cung cấp có báo cáo thử nghiệm loại sản phẩm, thiết bị đúc tiên tiến và kinh nghiệm phong phú về ứng dụng hệ thống điện.

Câu 3: Nó có thể được sử dụng trong môi trường ngoài trời không?

A: Nó chủ yếu thích hợp để sử dụng trong nhà; các mẫu ngoài trời được xử lý chống tia cực tím có sẵn từ các nhà cung cấp chuyên nghiệp.

Câu 4: Khả năng mang dòng điện tối đa của thanh cái này là bao nhiêu?

Đáp: Các mẫu tiêu chuẩn có thể mang tới 3500A , với các tùy chọn tùy chỉnh cho các yêu cầu hiện tại lớn hơn.
