Thanh cái hình ống PTFE là gì?

Thanh cái hình ống PTFE là thiết bị truyền tải điện áp cao sử dụng ống kim loại (thường là đồng hoặc nhôm) làm dây dẫn, màng định hướng PTFE làm môi trường cách điện chính và quy trình cuộn dây cơ học chính xác để xây dựng cấu trúc che chắn nhiều lớp. Các tính năng cốt lõi của nó bao gồm: Màng PTFE được phủ dầu silicon giữa các lớp để tạo thành chất điện môi liên tục dày đặc, không có khoảng trống; cấu hình không ít hơn 5 lớp bảo vệ điện dung (bao gồm các lớp bảo vệ không có điện thế, phân loại và nối đất); và các bộ phận mở rộng đường rò bằng cao su silicon để đạt được sự phân bổ điện trường tối ưu và nâng cao hiệu suất của đường rò.

Loại thanh cái này hoạt động trong khoảng nhiệt độ từ -60oC đến 250oC , đạt được mức bảo vệ là IP68 , đồng thời có khả năng chống ăn mòn tuyệt vời và khả năng chịu nhiệt độ cao/thấp, khiến nó được thiết kế có mục đích cho các môi trường hoạt động khắc nghiệt.

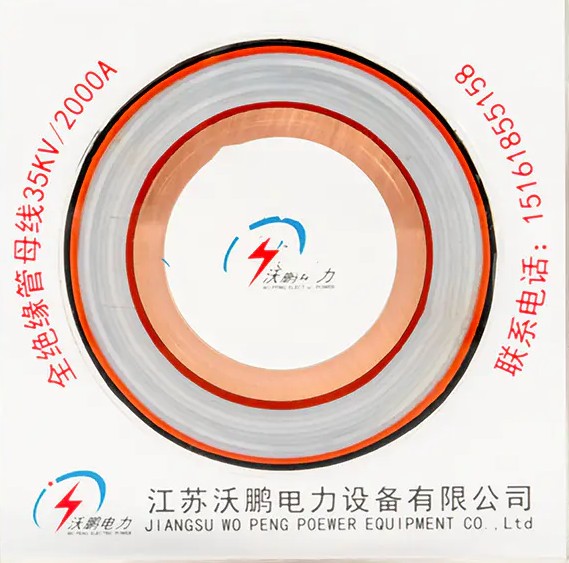

Phân tích kết cấu: Thiết kế chính xác của hệ thống bảo vệ năm lớp

Cấu trúc cách nhiệt của thanh cái hình ống PTFE áp dụng khái niệm bảo vệ theo lớp từ trong ra ngoài, với mỗi lớp thực hiện các chức năng cơ và điện cụ thể:

Lớp dây dẫn và cấu trúc tản nhiệt

Dây dẫn thường sử dụng ống đồng có độ tinh khiết cao T2Y với hàm lượng đồng ≥99,90%. So với dây dẫn hình chữ nhật có cùng tiết diện, cấu trúc hình ống làm tăng diện tích bề mặt lên 40% và cải thiện tính đồng nhất phân bố mật độ hiện tại bằng cách 60% . Trong các thử nghiệm kỹ thuật, thanh cái hình ống đồng Φ200×10mm mang 4000A cho thấy nhiệt độ tăng lên 15oC thấp hơn so với cáp thông thường. Cấu trúc rỗng giữ hệ số hiệu ứng bề mặt Kf<1, làm giảm điện trở AC bằng 35% so với dây dẫn hình chữ nhật; thông số kỹ thuật Φ300×15mm có thể liên tục mang theo 12000A .

Lớp cách nhiệt chính: Phim định hướng PTFE

Lớp cách nhiệt chính sử dụng màng lá định hướng PTFE được tẩm dầu silicon. Chuỗi phân tử PTFE sử dụng sự sắp xếp xoắn ốc với năng lượng liên kết carbon-flo là 485kJ/mol, mang lại cho vật liệu độ ổn định hóa học cực cao. Lớp cách nhiệt này vẫn ổn định trong phạm vi nhiệt độ từ -250oC đến 340oC ; sau 10 năm hoạt động trong môi trường có nhiệt độ dao động hàng ngày 80oC, tổn thất điện môi chỉ tăng thêm 0,003% .

Hệ thống che chắn điện dung nhiều lớp

Cấu trúc lớp che chắn thường bao gồm:

• Lớp che chắn không có tiềm năng : Bám chặt vào bề mặt dây dẫn để cân bằng điện trường ở bề mặt dây dẫn
• Lớp che chắn được phân loại : Đai lưới đồng bện 0,2mm tạo thành hiệu ứng lồng Faraday, làm giảm cường độ điện trường bề mặt thanh cái từ 2,3kV/mm xuống 0,7kV/mm và loại bỏ hoàn toàn rủi ro xả corona
• Lớp che chắn nối đất : Cung cấp bảo vệ nối đất an toàn cuối cùng

Cấu hình của các bộ phận mở rộng đường rò bằng cao su silicon giúp tối ưu hóa hơn nữa sự phân bố điện trường cuối, ngăn chặn sự phóng điện bề mặt.

Lớp bảo vệ bên ngoài

Lớp ngoài sử dụng vỏ bọc polyme polyolefin hoặc vật liệu cao su silicon có IP68 định mức bảo vệ, ngăn chặn hoàn toàn bụi xâm nhập và cho phép hoạt động dưới nước lâu dài. Trong các thử nghiệm phun muối, tốc độ ăn mòn 10 năm là ≤ 0,01mm/năm .

Đặc tính vật liệu: Khả năng thích ứng của PTFE với môi trường khắc nghiệt

Là vật liệu cách nhiệt chính cho thanh cái, lợi thế về hiệu suất của PTFE bắt nguồn từ cấu trúc phân tử độc đáo của nó:

Lưu ý rằng PTFE bắt đầu phân hủy nhiệt đáng kể ở 380oC, vì vậy các ứng dụng kỹ thuật nên duy trì giới hạn an toàn nhiệt độ 10-15%, giữ nhiệt độ hoạt động dưới 240oC. Chỉ cần 0,1% tạp chất có thể làm giảm nhiệt độ biến dạng nhiệt xuống 12oC, khiến việc kiểm soát độ tinh khiết của vật liệu trở nên quan trọng.

Ưu điểm về hiệu suất: Tại sao nên chọn cấu trúc hình ống

Cải thiện khả năng mang dòng điện mang tính cách mạng

Cấu trúc hình ống rỗng làm thay đổi căn bản mô hình phân phối dòng điện. Dữ liệu thử nghiệm dự án UHV của State Grid cho thấy các giải pháp thanh cái hình ống cải thiện khả năng mang dòng điện bằng cách 200% so với thanh cái hình chữ nhật truyền thống. Nguyên tắc nằm ở việc ngăn chặn hiệu quả hiệu ứng bề mặt trong dây dẫn hình ống, dẫn đến phân bố dòng điện đồng đều hơn và giảm đáng kể điện trở AC.

Ưu điểm về kết cấu về độ bền cơ học

Mô đun tiết diện mặt cắt ống đạt 4 lần của thanh cái hình chữ nhật. Trong các cấu trúc hỗ trợ nhịp đơn dài 13 mét, nó có thể chịu được 50kA tác động của dòng điện ngắn mạch mà không bị biến dạng, giảm việc sử dụng giá đỡ 60% so với các giải pháp truyền thống. Đặc tính này mang lại cho nó những lợi thế không thể thay thế trong các nhà máy, trạm biến áp và dự án đường hầm tiện ích có quy mô lớn.

Sự phát triển toàn diện về khả năng thích ứng môi trường

Hệ thống bảo vệ bên ngoài đạt chứng nhận chống ăn mòn cấp độ C5. Vỏ bọc ba màu chống tia cực tím có sự thay đổi chênh lệch màu ΔE<3 (tiêu chuẩn CIE Lab*) dưới ánh nắng gay gắt. Lớp bảo vệ bên ngoài có thể chịu được áp lực nước ở độ sâu 30 mét và xói mòn do nước biển, với tuổi thọ thiết kế vượt quá 30 năm .

Kịch bản ứng dụng: Phủ sóng từ đất liền đến biển sâu

Sản xuất năng lượng mới

Trong các ứng dụng trang trại gió ngoài khơi, Thanh cái hình ống PTFE thay thế thiết bị GIS truyền thống, giảm diện tích trạm biến áp bằng cách 40% . Thiết kế chống rung của nó có thể chịu được bão cấp 12 với khả năng chịu gia tốc rung là 5g . Trong các nhà máy quang điện, các lớp cách nhiệt PTFE chịu được sự dao động nhiệt độ hàng ngày ở mức 80oC, đảm bảo truyền tải điện áp cao DC đáng tin cậy.

Môi trường hóa học và ăn mòn

PTFE có thể chống lại hầu như tất cả các axit, bazơ, dung môi hữu cơ và chất oxy hóa đã biết. Trong môi trường sản xuất hóa chất, bề mặt thanh cái không dễ tích tụ chất gây ô nhiễm và hiệu suất cách điện không bị suy giảm do ăn mòn hóa học. Việc ứng dụng vật liệu PTFE chứa đầy trong thiết bị cơ khí cũng giải quyết được vấn đề sản phẩm nhiễm dầu bôi trơn.

Cơ sở hạ tầng thành phố và các dự án đặc biệt

Trong các đường hầm xuyên biển, hành lang tiện ích tích hợp và các môi trường ẩm ướt hoặc ngập nước khác, mức bảo vệ IP68 đảm bảo hoạt động thanh cái đáng tin cậy lâu dài. Thiết kế thanh cái dạng vòm có thể phù hợp với bề mặt tòa nhà với dung sai lắp đặt được kiểm soát bên trong ±1mm , đáp ứng nhu cầu kép về thẩm mỹ và chức năng kiến trúc hiện đại.

Môi trường nhiệt độ khắc nghiệt

Ở những vùng cực lạnh, PTFE duy trì mức độ linh hoạt nhất định ở nhiệt độ cực thấp -260oC; trong môi trường công nghiệp nhiệt độ cao, độ bền kéo của nó ở 260oC vẫn xấp xỉ 5MPa (khoảng 1/5 giá trị nhiệt độ phòng), với độ bền uốn là 1,4MPa , đảm bảo tính toàn vẹn về cấu trúc trong tình trạng khẩn cấp.

Sự phát triển công nghệ và định hướng tương lai

Tích hợp giám sát thông minh

Thế hệ tiếp theo Thanh cái hình ống PTFE có thể tích hợp hệ thống giám sát nhiệt độ sợi quang tích hợp để theo dõi nhiệt độ dây dẫn theo thời gian thực. Thực hành kỹ thuật cho thấy công nghệ này có thể đưa ra cảnh báo sớm về các điểm nóng tiềm ẩn 48 giờ trước, giảm tỷ lệ thất bại từ 0,3/năm xuống 0,02/năm . Các phiên bản trong tương lai sẽ tích hợp các mô-đun truyền thông 5G để cho phép tải lên 128 thông số vận hành và bảo trì dự đoán theo thời gian thực.

Nâng cấp vật liệu xanh

Các sản phẩm thế hệ mới sử dụng vật liệu đồng tái chế (hàm lượng đồng ≥95% vật liệu tái chế) giúp giảm lượng khí thải carbon bằng 38% so với các sản phẩm truyền thống trong các tình huống nhạy cảm với carbon như trung tâm dữ liệu, phù hợp với xu hướng toàn cầu về thiết bị năng lượng carbon thấp.

Thăm dò công nghệ siêu dẫn

Thanh cái hình ống đồng siêu dẫn nhiệt độ cao ở giai đoạn phòng thí nghiệm đã đạt được 20000A khả năng mang dòng điện ở -196oC, dự kiến ứng dụng thương mại vào khoảng năm 2030, điều này sẽ xác định lại ranh giới kỹ thuật của truyền tải dòng điện cao.

Lựa chọn và vận hành & bảo trì cần thiết

Trong các ứng dụng kỹ thuật thực tế, các điểm kỹ thuật sau đây đáng được chú ý:

1. Lựa chọn độ dày của tường : Đối với các ứng dụng bịt kín đường ống hóa chất, nên sử dụng ống bọc PTFE không hàn có độ dày thành ≥1mm; đối với các ứng dụng cách điện chịu sốc nhiệt theo chu kỳ, nên sử dụng các mẫu được gia cố bằng sợi carbon với tuổi thọ mỏi nhiệt đạt tới 3 lần của các mô hình tiêu chuẩn
2. Biên độ nhiệt độ : Tất cả các ứng dụng nhiệt độ cao phải duy trì giới hạn an toàn nhiệt độ 10-15%
3. Kiểm soát xả một phần : Sản phẩm chất lượng nên kiểm soát xả cục bộ dưới đây 5pC (ở điện áp thử nghiệm 1,5Ur), vượt quá giới hạn tiêu chuẩn IEC là 10pC
4. Tính toàn vẹn của lớp che chắn : Tính liên tục của các lớp che chắn được phân loại ảnh hưởng trực tiếp đến sự phân bố điện trường; lắp đặt phải tránh bị đứt hoặc nhăn dây đai lưới đồng
