Làm thế nào để chọn thanh cái hình ống hợp kim nhôm phù hợp?

Làm thế nào để chọn thanh xe buýt hình ống hợp kim nhôm phù hợp

Câu trả lời trực tiếp nhất: chọn của bạn thanh cái hình ống hợp kim nhôm dựa trên bốn thông số cốt lõi — cấp hợp kim, đường kính ngoài và độ dày thành, định mức dòng điện thanh cái hình ống bằng nhôm và điều kiện môi trường tại địa điểm lắp đặt của bạn. Thực hiện đúng bốn điều này sẽ loại bỏ các nguyên nhân phổ biến nhất gây ra hỏng hóc sớm, quá tải nhiệt và sập cơ học ở các kết cấu trạm biến áp và truyền tải ngoài trời. Hướng dẫn này trình bày từng yếu tố với dữ liệu cụ thể, so sánh trong ngành và hướng dẫn thực tế để giúp các kỹ sư, nhóm mua sắm và người quản lý dự án đưa ra quyết định sáng suốt.

Tại sao thanh cái hình ống bằng nhôm là lựa chọn ưu tiên để lắp đặt điện áp cao

Các thanh cái hình ống bằng hợp kim nhôm đã thay thế phần lớn các dạng dây dẫn rắn và phẳng trong các trạm phân phối, trạm biến áp và kết cấu truyền tải ngoài trời trung và cao áp ngoài trời. Những lý do được hỗ trợ tốt bởi dữ liệu kỹ thuật.

Biên dạng hình ống rỗng sử dụng vật liệu hiệu quả hơn thanh đặc có tiết diện tương đương. Đối với khả năng mang dòng điện nhất định, dây dẫn dạng ống có thể đạt được hiệu quả tương tự với Khối lượng vật liệu ít hơn 30–40% so với thanh rắn. Điều này trực tiếp dẫn đến việc giảm tải trọng kết cấu lên các tấm cách điện đỡ và khung thép — một lợi thế đáng kể trong việc bố trí xe buýt trạm biến áp nhịp dài, nơi có các nhịp 8 đến 15 mét giữa các hỗ trợ là điển hình.

Hợp kim nhôm cũng cung cấp tỷ lệ cường độ trên trọng lượng mà thép và đồng không thể sánh được ở mức chi phí tương đương. Đối với các ứng dụng ngoài trời chịu tác động của gió, tải băng và địa chấn, hiệu suất cơ học này không chỉ đơn thuần là sự tiện lợi mà còn là yêu cầu an toàn về kết cấu. Mặt cắt ngang hình ống cung cấp mô đun tiết diện cao và mômen quán tính trên một đơn vị trọng lượng, cho phép nhịp dài hơn mà không bị võng quá mức hoặc mỏi do rung động tại các điểm gắn kẹp.

Khả năng chống ăn mòn là một lợi thế thực tế khác. Lớp oxit tự nhiên trên bề mặt hợp kim nhôm mang lại sự bảo vệ đầy đủ trong hầu hết các môi trường khí quyển. Trong môi trường ven biển hoặc công nghiệp nặng, việc xử lý bề mặt anodizing hoặc đặc biệt có thể được chỉ định để kéo dài tuổi thọ sử dụng hơn 30 năm với việc bảo trì định kỳ.

Tìm hiểu về các loại hợp kim nhôm được sử dụng trong thanh cái hình ống

Không phải tất cả các hợp kim nhôm đều hoạt động như nhau trong các ứng dụng thanh cái. Việc lựa chọn loại hợp kim ảnh hưởng đến độ dẫn điện, độ bền kéo, khả năng hàn và khả năng chống ăn mòn ứng suất. Ba dòng hợp kim được chỉ định phổ biến nhất cho các ứng dụng thanh cái hình ống bằng hợp kim nhôm là dòng 1xxx, 6xxx và dòng 5xxx ít phổ biến hơn.

Hợp kim 1350 (Al 99,5% - Dòng 1xxx)

Hợp kim 1350-H14 hoặc H19 là loại tiêu chuẩn dẫn điện. Nó chứa tối thiểu 99,5% nhôm và đạt được độ dẫn điện xấp xỉ 61% IAC (Tiêu chuẩn đồng ủ quốc tế). Độ bền kéo ở mức vừa phải - thông thường 95–130 MPa tùy thuộc vào nhiệt độ - điều này hạn chế việc sử dụng nó ở các nhịp ngắn hơn hoặc các ứng dụng có tải trọng kết cấu khiêm tốn. Ưu điểm chính của nó là độ dẫn tối đa trên mỗi đơn vị tiết diện, khiến nó trở thành hợp kim được ưu tiên khi giảm thiểu tổn thất điện trở là mục tiêu thiết kế quan trọng nhất.

Hợp kim 6061 và 6063 (Dòng Al-Mg-Si — 6xxx)

Hợp kim dòng 6xxx đại diện cho nhóm được sử dụng rộng rãi nhất cho các ứng dụng thanh cái kết cấu. hợp kim 6061-T6 cung cấp độ bền kéo của 260–310 MPa và năng suất khoảng 240–276 MPa , trong khi vẫn duy trì độ dẫn điện xung quanh 43% IAC . hợp kim 6063-T6 cung cấp độ bền thấp hơn một chút (độ bền kéo ~205–240 MPa) nhưng độ dẫn điện cao hơn (~53% IACS) và khả năng ép đùn tuyệt vời, khiến nó trở thành lựa chọn ưu tiên cho các cấu hình dạng ống phức tạp.

Trong hầu hết các dự án thanh cái trạm biến áp, 6063-T6 đạt được sự cân bằng thực tế nhất giữa hiệu suất điện và khả năng chịu tải cơ học. Nó cũng thể hiện khả năng hàn tốt khi sử dụng quy trình MIG hoặc TIG, điều này rất quan trọng đối với các mối nối hiện trường và vòng giãn nở.

Hợp kim 6101 (Al-Mg-Si - Cấu trúc có độ dẫn điện cao)

Hợp kim 6101-T61 hoặc T64 được phát triển đặc biệt cho các ứng dụng dây dẫn xe buýt điện đòi hỏi cả độ bền cơ học và độ dẫn điện trên 55% IACS. Nó đạt được 55–57% IACS có độ bền kéo xấp xỉ 220–260 MPa . Hợp kim này thường được chỉ định cho các hệ thống thanh cái máy phát điện dòng điện cao và cấu trúc thanh cái trạm biến áp công suất lớn, nơi mà độ dẫn điện cũng như hiệu suất kết cấu không thể bị tổn hại đáng kể.

Đánh giá hiện tại của thanh cái hình ống bằng nhôm: Cách chọn kích thước chính xác

Định mức dòng điện thanh cái hình ống bằng nhôm được xác định bởi khả năng tản nhiệt của dây dẫn do tổn thất điện trở (I²R) mà không vượt quá nhiệt độ dây dẫn tối đa cho phép - thường là 90°C đối với thanh cái nhôm được xếp hạng liên tục theo tiêu chuẩn IEC 62271 và ANSI/IEEE.

Đánh giá hiện tại phụ thuộc vào các biến sau:

• Đường kính ngoài (OD) và độ dày thành - cùng xác định diện tích mặt cắt ngang và diện tích bề mặt để tản nhiệt
• Độ dẫn điện của hợp kim tính bằng %IACS
• Nhiệt độ môi trường xung quanh (tiêu chuẩn tham khảo: 40°C đối với IEC, 25°C đối với IEEE )
• Bức xạ mặt trời (đáng kể đối với các thanh cái ngang ngoài trời)
• Tốc độ gió (tăng khả năng làm mát đối lưu; thường được giả định ở 0,6 m/s đến 1,0 m/s để xếp hạng ngoài trời bảo thủ)
• Hướng dây dẫn (ngang và dọc ảnh hưởng đến đối lưu tự nhiên)

Để tham khảo thực tế, bảng dưới đây cung cấp định mức dòng điện biểu thị cho các thanh cái hình ống bằng nhôm 6063-T6 ở nhiệt độ môi trường xung quanh 40°C, trong không khí tĩnh (bảo thủ), với nhiệt độ dây dẫn tối đa là 90°C:

Những giá trị này mang tính biểu thị. Luôn thực hiện tính toán xếp hạng nhiệt cho từng địa điểm cụ thể sử dụng dữ liệu nhiệt độ môi trường thực tế, hệ số hấp thụ năng lượng mặt trời, độ phát xạ và tốc độ gió cho vị trí dự án. Ở những vị trí có độ cao trên 2.000 m, mật độ không khí giảm và khả năng làm mát đối lưu giảm, đòi hỏi phải giảm thêm công suất thông thường. 5–10% trên 1.000 m ở độ cao trên 1.000 m .

Khả năng chịu dòng ngắn mạch cũng quan trọng không kém. Đối với trạm biến áp 110 kV có mức sự cố hệ thống là 40 kA trong 1 giây , tiết diện dây dẫn cần thiết dựa trên quá trình gia nhiệt đoạn nhiệt phải được tính toán để đảm bảo nhiệt độ không vượt quá giới hạn chịu đựng trong thời gian ngắn của hợp kim (thường là 200°C cho 6063-T6 ). Sử dụng công thức tính nhiệt: A = I × √t / K , trong đó K đối với nhôm xấp xỉ 87 A·s^0,5/mm2, sự cố 40 kA / 1 s yêu cầu tiết diện tối thiểu xấp xỉ 460mm2 — nằm trong phạm vi của các biên dạng hình ống tiêu chuẩn nhưng phải có thông số phải được xác minh rõ ràng.

Lựa chọn kích thước: Đường kính ngoài, Độ dày của tường và Thiết kế nhịp

Việc chọn đường kính ngoài và độ dày thành chính xác bao gồm việc cân bằng ba yêu cầu cạnh tranh: khả năng mang dòng điện, độ bền cơ học khi chịu tải nhịp và quản lý phóng điện vầng quang ở điện áp cao.

Những cân nhắc về tác dụng hiện tại và làn da

Ở tần số công suất (50 hoặc 60 Hz), dòng điện xoay chiều có xu hướng chạy gần bề mặt bên ngoài của dây dẫn - hiệu ứng bề mặt. Độ sâu bề mặt của nhôm ở tần số 50 Hz là xấp xỉ 11mm . Điều này có nghĩa là đối với ống có độ dày thành lớn hơn khoảng 11 mm, phần bên trong của thành góp phần dẫn dòng điện ít hơn so với phần bên ngoài. Đối với hầu hết các đường kính thanh cái thực tế (OD 50–200 mm) với độ dày thành 5–15 mm, tác động của hiệu ứng bề mặt là vừa phải nhưng cần được tính đến khi tính toán điện trở, đặc biệt ở tần số cao hơn hoặc có hàm lượng sóng hài đáng kể.

Trong thực tế, điều này có nghĩa là tăng đường kính ngoài (chứ không phải độ dày thành) là cách hiệu quả hơn để tăng công suất dòng điện khi độ dày thành vượt quá khoảng 8–10 mm. Đường kính lớn hơn cũng làm tăng diện tích bề mặt có sẵn để tản nhiệt đối lưu.

Tải nhịp cơ học

Thanh cái phải chịu được trọng lượng bản thân, tải trọng gió và ở một số vùng, tải tích tụ băng trong suốt nhịp thiết kế mà không vượt quá giới hạn ứng suất hoặc độ võng cho phép. Kiểm tra thiết kế quan trọng là ứng suất uốn tối đa ở giữa nhịp hoặc tại các điểm gắn kẹp.

Đối với nhịp ngang được đỡ đơn giản, mômen uốn tối đa M = wL²/8, trong đó w là tải trọng phân bố trên một đơn vị chiều dài (N/m) và L là chiều dài nhịp. Ứng suất uốn sinh ra σ = M × (OD/2) / I, trong đó I là mômen thứ hai của diện tích mặt cắt ống. Đối với 6063-T6 có cường độ năng suất xấp xỉ 170 MPa , ứng suất cho phép thiết kế thường được đặt ở 50–65% năng suất , cho giá trị cho phép khoảng 85–110 MPa .

Ví dụ: ống 6063-T6 tường 100 mm OD × 8 mm trên nhịp 10 mét với tải trọng gió phân bố là 300 N/m và trọng lượng bản thân xấp xỉ 19,2 N/m sẽ chịu tải trọng phân bố tổng hợp khoảng 320 N/m. Ứng suất uốn giữa nhịp được tính toán xấp xỉ 62 MPa - thoải mái trong phạm vi cho phép, xác nhận nhịp có thể chấp nhận được về mặt kết cấu.

Xả Corona và Đường kính dây dẫn tối thiểu

Ở điện áp trên khoảng 66 kV, gradient điện trường ở bề mặt dây dẫn trở thành một hạn chế trong thiết kế. Sự phóng điện nhật hoa xảy ra khi điện trường bề mặt vượt quá khoảng 1.500 kV/m (đỉnh) trong không khí ở mực nước biển. Việc tăng đường kính ngoài của dây dẫn làm giảm độ dốc trường bề mặt và tăng điện áp khởi phát quầng.

Đối với hệ thống 220 kV có điện áp pha-đất xấp xỉ 127 kV (RMS), đường kính ngoài của dây dẫn tối thiểu khoảng 80–100mm thường được yêu cầu để duy trì hiệu suất hào quang trong giới hạn chấp nhận được. Ở 500 kV, giá trị OD của 120–180 mm là điển hình. Đây là lý do tại sao đường kính ngoài của thanh cái điện áp cao thường được điều khiển bởi các yêu cầu về vầng quang thay vì chỉ định mức dòng điện.

Tùy chọn xử lý bề mặt và bảo vệ chống ăn mòn

Tình trạng bề mặt của thanh cái hình ống bằng hợp kim nhôm ảnh hưởng đến cả khả năng chống ăn mòn lâu dài và hiệu suất điện của các mối nối bu lông hoặc kẹp. Hiểu các lựa chọn xử lý có sẵn sẽ giúp kết hợp thông số kỹ thuật với môi trường cài đặt.

Mill Finish (đùn)

Hầu hết các thanh cái hình ống bằng nhôm đều được hoàn thiện bằng máy nghiền - bề mặt ép đùn tự nhiên với một lớp oxit tự nhiên mỏng. Điều này phù hợp với môi trường nội địa, phi công nghiệp với độ ẩm vừa phải. Bề mặt phải được làm sạch và sử dụng hợp chất mối nối tiếp xúc ở tất cả các mối nối bắt vít để ngăn chặn sự ăn mòn điện và giảm điện trở tiếp xúc.

Anodizing

Anodizing cứng tạo ra một lớp oxit 25–100 µm độ dày, cải thiện đáng kể khả năng chống mài mòn, ăn mòn rỗ và tấn công khí quyển. Đây là phương pháp xử lý bề mặt được ưu tiên cho môi trường ven biển (loại ăn mòn C4-C5 hàng hải theo ISO 9223) và để lắp đặt trong môi trường nhà máy hóa chất. Lưu ý rằng các bề mặt được anod hóa tại các vùng tiếp xúc phải được mài mòn hoặc che phủ trước khi anodizing để duy trì điện trở tiếp xúc thấp ở các khớp.

Mạ thiếc hoặc bạc tại các vùng tiếp xúc

Tại các khu vực tiếp xúc với mối nối bu lông, lớp mạ thiếc (thường 10–25 µm ) hoặc mạ bạc ( 5–15 µm ) thường được chỉ định để ngăn chặn sự tích tụ oxit nhôm và đảm bảo tiếp xúc điện có điện trở thấp ổn định trong suốt thời gian sử dụng. Mạ bạc mang lại điện trở tiếp xúc thấp hơn và ổn định hơn nhưng giá thành cao hơn; mạ thiếc được sử dụng rộng rãi như một giải pháp thay thế thiết thực và cân bằng chi phí.

Sơn phủ

Trong một số dự án công nghiệp, thân thanh cái hình ống (không bao gồm vùng tiếp xúc) được phủ một lớp sơn lót epoxy cộng với hệ thống sơn phủ polyurethane. Điều này phổ biến trong các ứng dụng hóa dầu hoặc ngoài khơi, nơi dự kiến ​​có môi trường loại ăn mòn C5-M. Độ dày lớp phủ thường là 80–120 µm DFT (độ dày màng sơn khô) trên mỗi lớp đối với hệ thống hai lớp.

Mở rộng nhiệt và thiết kế kết nối linh hoạt

Nhôm có hệ số giãn nở nhiệt xấp xỉ 23 × 10⁻⁶ /°C - cao hơn khoảng 40% so với thép. Trên nhịp thanh cái dài 15 mét, sự thay đổi nhiệt độ 60°C (từ mức thấp mùa đông đến mức đầy tải mùa hè) tạo ra sự giãn nở tuyến tính xấp xỉ 20,7mm . Nếu sự giãn nở này không được điều chỉnh bằng các khe co giãn linh hoạt hoặc giá đỡ kẹp trượt thì ứng suất nén sinh ra có thể gây ra hiện tượng mất ổn định, hư hỏng kẹp hoặc hỏng chất cách điện.

Thông lệ tiêu chuẩn là lắp đặt khe co giãn linh hoạt - điển hình là đầu nối linh hoạt bằng nhôm nhiều lớp hoặc khớp nối giãn nở kiểu ống thổi - với khoảng cách không quá 30–40 mét trên các chuyến xe buýt dài thẳng và tại mọi điểm mà xe buýt chuyển hướng hoặc kết nối với các thiết bị đầu cuối. Các vòng mở rộng được hình thành từ các phần ống uốn cong cũng được sử dụng khi không gian cho phép, cung cấp khả năng di chuyển theo trục cần thiết trong khi vẫn duy trì tính liên tục của dây dẫn.

Tại các kết nối đầu cuối thiết bị - chẳng hạn như ống lót máy biến áp, đầu cực ngắt mạch hoặc miếng chuyển mạch ngắt kết nối - phải luôn sử dụng đầu nối linh hoạt để tách các chuyển động nhiệt của thanh cái khỏi lực của đầu cực thiết bị. Hầu hết các nhà sản xuất máy biến áp và thiết bị đóng cắt đều chỉ định lực đầu cực tối đa cho phép, thường trong khoảng Lực hướng tâm 300–800 N , kết nối thanh cái cứng sẽ dễ dàng vượt quá trong quá trình đạp xe nhiệt.

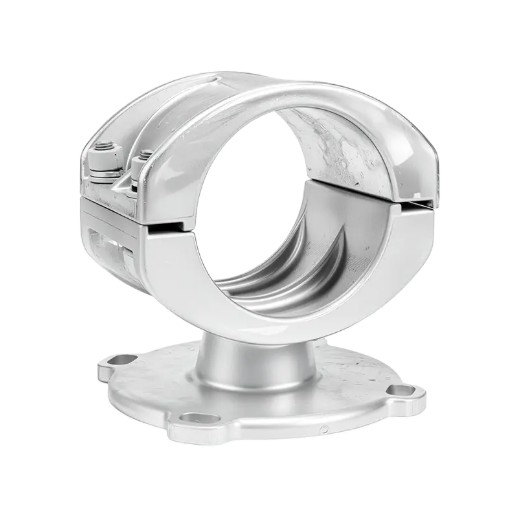

Lựa chọn phần cứng kẹp và hỗ trợ

Hiệu suất của hệ thống thanh cái hình ống bằng hợp kim nhôm phụ thuộc nhiều vào chất lượng và sự lựa chọn chính xác của phần cứng hỗ trợ cũng như vào chính dây dẫn. Thiết kế kẹp kém là một trong những nguyên nhân hàng đầu gây ra hiện tượng mỏi do rung tại các điểm đỡ.

Kẹp cố định và kẹp trượt

Các kẹp cố định neo chặt thanh cái tại một hoặc nhiều điểm trên nhịp - thường là ở điểm giữa của đoạn đường dài - trong khi các kẹp trượt hoặc giãn nở ở tất cả các điểm đỡ khác cho phép dây dẫn di chuyển theo chiều dọc. Một cách bố trí điển hình để chạy xe buýt dài 30 mét sử dụng một kẹp cố định ở giữa và các kẹp trượt ở mỗi đầu và tại bất kỳ giá đỡ trung gian nào. Sự sắp xếp này kiểm soát chuyển động giãn nở nhiệt một cách đối xứng và ngăn ngừa hiện tượng vênh.

Khả năng tương thích vật liệu kẹp

Thân kẹp tiếp xúc trực tiếp với thanh cái nhôm phải được chế tạo từ hợp kim nhôm (tốt nhất là cùng loại hợp kim) hoặc gang được phủ phù hợp để tránh ăn mòn điện lưỡng kim. Nên sử dụng ốc vít bằng thép không gỉ với vòng đệm cách điện hoặc hợp chất chống mạ điện ở những nơi phần cứng kim loại tiếp xúc với nhôm.

Bộ giảm chấn rung

Rung động Aeilian - rung động cộng hưởng gây ra bởi gió ổn định ở vận tốc thấp 1–7 m/s - có thể gây ra hiện tượng nứt do mỏi tại các điểm gắn kẹp sau khi Chu kỳ tải 10⁷ đến 10⁹ . Đối với nhịp thanh cái vượt quá 8 mét ở những vị trí ngoài trời lộ thiên, phải chỉ định bộ giảm chấn rung kiểu stockbridge hoặc ống bọc giảm chấn đàn hồi. Chúng thường được cài đặt trong 0,5 đến 1,0 mét của mỗi kẹp hỗ trợ.

Tiêu chuẩn và yêu cầu kiểm tra đối với thanh cái hình ống bằng nhôm

Việc tuân thủ các tiêu chuẩn được công nhận đảm bảo rằng thanh cái hình ống bằng hợp kim nhôm mà bạn chỉ định đã được sản xuất và thử nghiệm theo các ngưỡng chất lượng đã xác định. Các tiêu chuẩn sau đây có liên quan nhất:

• IEC 60105 — Nhôm và hợp kim nhôm: sản phẩm rèn dùng cho mục đích điện. Bao gồm các yêu cầu về thành phần hóa học, tính chất cơ học và độ dẫn điện đối với hợp kim dòng 1350 và 6xxx được sử dụng trong dây dẫn thanh cái.
• ASTM B241 / B241M - Đặc điểm kỹ thuật tiêu chuẩn cho ống liền mạch bằng nhôm và hợp kim nhôm và ống ép đùn liền mạch. Được tham chiếu rộng rãi về dung sai kích thước, đặc tính kéo và thành phần hợp kim của các sản phẩm dạng ống 6061 và 6063.
• EN 755-2 / EN 754-2 - Tiêu chuẩn Châu Âu đối với ống tròn và ống kéo bằng hợp kim nhôm ép đùn, quy định các tính chất cơ học cho hợp kim 6063 và 6061 ở các nhiệt độ khác nhau.
• GB/T 5585.2 - Tiêu chuẩn quốc gia Trung Quốc về nhôm và thanh cái hợp kim nhôm dùng cho mục đích điện. Phù hợp với các dự án ở Trung Quốc và các sản phẩm có nguồn gốc từ các nhà cung cấp thanh cái hình ống nhôm của Trung Quốc.
• IEC 62271-1 - Các yêu cầu kỹ thuật chung cho thiết bị đóng cắt và điều khiển điện áp cao. Quản lý các yêu cầu về mức tăng nhiệt độ, khả năng chịu ngắn mạch và hiệu suất điện môi cho hệ thống thanh cái trong cụm thiết bị đóng cắt.
• Tiêu chuẩn IEEE 605 - Hướng dẫn của IEEE về thiết kế bus trong trạm biến áp cách điện bằng không khí. Cung cấp phương pháp toàn diện để đánh giá dòng điện, thiết kế cơ khí và tính toán lực ngắn mạch khi lắp đặt thanh cái ngoài trời.

Khi yêu cầu báo giá từ nhà cung cấp thanh cái dạng ống nhôm, hãy chỉ rõ tiêu chuẩn nào chi phối các đặc tính vật liệu, dung sai kích thước và chứng nhận thử nghiệm. Yêu cầu chứng chỉ kiểm tra nhà máy (MTC) xác nhận thành phần hóa học và tính chất cơ học cho lô sản xuất cụ thể chứ không phải dữ liệu danh mục chung.

Những điều cần đánh giá khi lựa chọn nhà cung cấp thanh cái hình ống bằng nhôm

Các quyết định mua sắm hệ thống thanh cái hình ống bằng hợp kim nhôm không chỉ liên quan đến việc so sánh các thông số kỹ thuật trong danh mục. Nhà cung cấp có năng lực kỹ thuật và đảm bảo chất lượng sẽ giảm thiểu rủi ro dự án trong suốt các giai đoạn thiết kế, chế tạo, giao hàng và lắp đặt.

Khả năng ép đùn và chế tạo

Nhà cung cấp thanh cái dạng ống nhôm có năng lực phải vận hành hoặc có quyền truy cập trực tiếp vào máy ép đùn có khả năng tạo ra phạm vi OD cần thiết - thường là Đường kính ngoài 40 mm đến 300 mm cho các ứng dụng trạm biến áp. Xác minh rằng nhà cung cấp có thể giữ được dung sai kích thước do thiết kế của bạn chỉ định: thông thường ± 0,5% trên OD và ±5% trên độ dày thành cho dung sai tiêu chuẩn EN hoặc ASTM hoặc dung sai chặt chẽ hơn cho các ứng dụng thiết bị đóng cắt chính xác.

Xử lý giá trị gia tăng

Nhiều dự án trạm biến áp yêu cầu các thanh cái được cắt sẵn theo chiều dài, có lỗ bu lông được khoan hoặc đục lỗ, mặt đầu được gia công và vùng tiếp xúc được mạ. Xác nhận xem nhà cung cấp cung cấp các dịch vụ giá trị gia tăng này nội bộ hay ký hợp đồng phụ vì hợp đồng phụ sẽ bổ sung thêm thời gian thực hiện và những khoảng trống tiềm ẩn trong kiểm soát chất lượng. Khả năng gia công, khoan và mạ CNC trong nhà là một điểm khác biệt có ý nghĩa.

Truy xuất nguồn gốc vật liệu

Truy xuất nguồn gốc nguyên liệu đầy đủ - từ số lượng phôi nấu chảy cho đến quá trình ép đùn, xử lý nhiệt và kiểm tra lần cuối - là một yêu cầu đối với các dự án sản xuất điện và tiện ích. Nhà cung cấp phải có khả năng cung cấp số nhiệt, chứng nhận hợp kim, chỉ định nhiệt độ và kết quả thử nghiệm cơ học có thể truy nguyên được đối với sản phẩm cụ thể được vận chuyển. Điều này đặc biệt quan trọng đối với các dự án chịu sự kiểm tra của bên thứ ba hoặc sự đánh giá của kỹ sư chủ sở hữu.

Quản lý chất lượng và chứng nhận của bên thứ ba

Chứng nhận ISO 9001 là kỳ vọng cơ bản đối với nhà cung cấp thanh cái hình ống nhôm đáng tin cậy. Đối với các dự án hạt nhân, ngoài khơi hoặc liền kề quốc phòng, có thể áp dụng các yêu cầu bổ sung về hệ thống chất lượng (ví dụ: ISO 3834 về chất lượng hàn, NADCAP cho xử lý bề mặt). Yêu cầu bằng chứng về kiểm toán của bên thứ ba và yêu cầu khách hàng tham khảo từ các dự án trạm biến áp hoặc truyền tải tương đương.

Thời gian giao hàng và đóng gói

Cấu hình phôi tiêu chuẩn (OD 50–150 mm trong 6063-T6) thường có sẵn với thời gian thực hiện là 2–6 tuần từ các nhà cung cấp nắm giữ cổ phiếu. Đường kính tùy chỉnh, loại hợp kim hoặc các bộ phận được xử lý nhiều có thể yêu cầu 8–16 tuần từ vị trí đặt hàng. Xác nhận các yêu cầu đóng gói xuất khẩu — thanh cái có chiều dài trên 6 mét yêu cầu thùng gỗ hoặc thép tùy chỉnh để tránh hư hỏng khi vận chuyển và kinh nghiệm của nhà cung cấp về chứng từ vận chuyển quốc tế rất đáng để xác minh cho các dự án xuyên biên giới.

Thực hành cài đặt tốt nhất để có độ tin cậy lâu dài

Ngay cả một thanh cái hình ống bằng hợp kim nhôm được chỉ định chính xác cũng có thể hoạt động kém hoặc hỏng sớm nếu thực hành lắp đặt không đầy đủ. Các điểm sau đây tóm tắt các yêu cầu cài đặt quan trọng nhất.

• Chuẩn bị chung: Tại tất cả các bề mặt tiếp xúc được bắt vít, hãy làm sạch nhôm thành kim loại sáng bằng bàn chải dây thép không gỉ ngay trước khi lắp ráp. Bôi một hợp chất nối dẫn điện (có chứa các hạt kẽm hoặc tương tự) lên cả hai bề mặt tiếp xúc trước khi bắt vít. Không để bề mặt đã được làm sạch tiếp xúc quá khoảng 30 phút trước khi hoàn thành mối nối.
• Mô-men xoắn bu lông: Sử dụng vòng đệm lò xo Belleville (vòng đệm lò xo dạng đĩa) dưới đầu bu lông và đai ốc ở tất cả các mối nối bu lông nhôm với nhôm. Nhôm bị biến dạng dưới tác dụng của tải trọng nén kéo dài, khiến lực kẹp mối nối bu lông giảm theo thời gian. Vòng đệm Belleville bù đắp cho sự giãn nở này và duy trì áp lực tiếp xúc thích hợp. Tuân theo lịch trình mô-men xoắn do nhà sản xuất kẹp hoặc đầu nối chỉ định - thường là 30–60 Nm đối với bu lông M12 trong các mối nối nhôm-nhôm.
• Căn chỉnh: Đảm bảo các đoạn thanh cái được căn chỉnh chính xác trước khi siết chặt các kẹp hỗ trợ. Độ lệch bên lớn hơn 2–3 mm tại các vị trí mối nối tạo ra sự tập trung ứng suất uốn làm giảm tuổi thọ mỏi dưới tải trọng gió và điện từ ngắn mạch.
• Mối hàn: Khi thực hiện hàn tại hiện trường (ví dụ: đối với các vòng mở rộng hoặc khớp chữ T), hãy sử dụng quy trình MIG hoặc TIG với dây phụ ER4043 hoặc ER5356 phù hợp với hợp kim cơ bản. Nói chung, không cần xử lý nhiệt sau hàn đối với các mối nối thanh cái 6063 hoặc 6061, nhưng vùng chịu ảnh hưởng của nhiệt sẽ bị giảm độ bền kéo cục bộ khoảng 30–40% liên quan đến nhiệt độ T6 - điều này phải được tính đến trong thiết kế cơ khí.
• Kiểm tra sau khi lắp đặt: Tiến hành khảo sát nhiệt độ của tất cả các mối nối bu lông chịu tải trong phạm vi 3 tháng vận hành để xác định bất kỳ mối nối có điện trở cao nào trước khi chúng trở thành vấn đề cần vận hành. Lặp lại trong khoảng thời gian không quá 3 năm đối với các hệ thống thanh cái phân phối quan trọng.
