Điều gì làm cho thanh cái hình ống bằng hợp kim magiê-nhôm trở nên cần thiết cho hệ thống truyền tải điện áp cực cao？

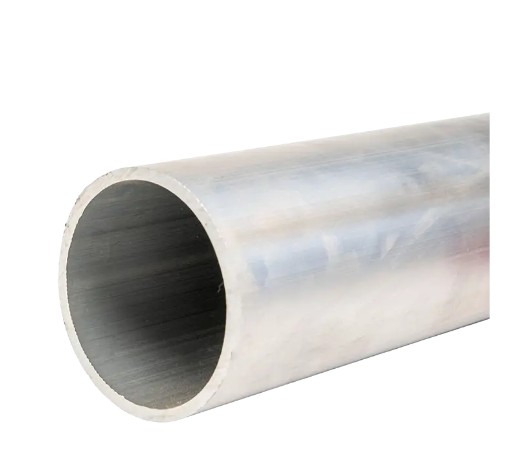

Thanh cái hình ống hợp kim nhôm-magiê điện áp cực cao (UHV) đóng vai trò là thành phần dẫn điện cốt lõi cho Hệ thống truyền tải, biến đổi điện từ 500kV trở lên điện áp siêu cao và siêu cao áp . Được sản xuất bằng hệ thống vật liệu hợp kim nhôm-magiê thông qua quy trình tạo hình đùn chính xác, các sản phẩm này kết hợp kết cấu nhẹ, độ dẫn điện cao và độ bền cơ học tuyệt vời . Dòng sản phẩm bao gồm nhiều thông số kỹ thuật vật liệu bao gồm hợp kim nhôm-magiê 6063G, hợp kim nhôm-mangan LF21Y, hợp kim nhôm đất hiếm 6R05 và hợp kim nhôm chịu nhiệt 2A14, bao gồm toàn diện các kịch bản ứng dụng UHV từ 220kV, 500kV, 750kV, ±800kV, đến 1000kV. Trong điều kiện hoạt động định mức, độ dẫn điện đạt ≥60% IACS , với dòng điện định mức lên tới 12.000A , độ bền kéo được duy trì trong 180-250MPa phạm vi, phạm vi nhiệt độ hoạt động từ -40oC đến 150oC và tuổi thọ sử dụng được thiết kế của 30-40 năm .

Hệ thống vật liệu và thiết kế thành phần hợp kim

Các lớp và đặc điểm hợp kim chính

Việc lựa chọn vật liệu cho Thanh cái hình ống hợp kim nhôm-magie UHV trực tiếp xác định hiệu suất điện và độ tin cậy cơ học của chúng. Các ứng dụng kỹ thuật hiện tại chủ yếu sử dụng bốn loại hợp kim sau:

• Hợp kim nhôm-magiê 6063G : Thuộc hệ thống hợp kim tăng cường xử lý nhiệt Al-Mg-Sĩ, có hiệu suất xử lý ép đùn và khả năng chống ăn mòn tuyệt vời. Độ dẫn điện khoảng 53-55% IACS, độ bền kéo 120-150MPa, phù hợp với hệ thống thanh cái trạm biến áp UHV thông thường.
• Hợp kim nhôm-mangan LF21Y : Hợp kim nhôm chống gỉ dòng Al-Mn có khả năng chống ăn mòn trong khí quyển vượt trội và khả năng hàn tốt, độ bền vừa phải. Nó chủ yếu được sử dụng trong các trạm biến áp ngoài trời ở môi trường ven biển và có độ ẩm cao.
• Hợp kim nhôm đất hiếm 6R05 : Kết hợp các nguyên tố đất hiếm (như Ce, La, v.v.) vào ma trận nhôm, tinh chỉnh đáng kể cấu trúc hạt, tăng cường độ bền nhiệt độ cao và khả năng chống rão. Độ dẫn điện đạt ≥60% IACS, độ bền kéo 180-220MPa, thích hợp cho các trạm trung tâm UHV dòng điện cao, tải nặng.
• Hợp kim nhôm chịu nhiệt 2A14 : Hợp kim chịu nhiệt cường độ cao dòng Al-Cư-Mg-Si có khả năng hoạt động lâu dài ở nhiệt độ trên 150oC, với độ bền kéo vượt quá 250MPa. Nó chủ yếu được sử dụng cho các ổ cắm máy phát điện, máy biến áp lò điện và các ứng dụng tăng nhiệt độ cao, dòng điện cao khác.

Kiểm soát thành phần hóa học quan trọng

Kiểm soát chính xác thành phần hợp kim là điều kiện tiên quyết để đảm bảo hiệu suất ổn định của thanh cái. Lấy hợp kim 6063G làm ví dụ, phần khối lượng của các nguyên tố chính của nó phải được kiểm soát chặt chẽ trong các phạm vi sau:

Magiê (Mg), là nguyên tố hợp kim chính, kết hợp với silicon (Si) để tạo thành các pha tăng cường Mg₂Si. Thông qua xử lý nhiệt T6 (giải pháp xử lý lão hóa nhân tạo), độ bền vật liệu có thể được tăng cường đáng kể. Trong khi đó, việc bổ sung magie có tác động tiêu cực tương đối nhỏ đến độ dẫn điện, giúp hợp kim 6063G đạt được sự cân bằng tuyệt vời giữa độ bền và độ dẫn điện.

Hiệu suất điện và khả năng mang dòng điện

Đặc tính dẫn điện và điện trở

Các chỉ số hiệu suất điện cốt lõi của thanh cái hình ống UHV là độ dẫn điện và điện trở DC. Theo dữ liệu đo lường kỹ thuật, các loại hợp kim khác nhau thể hiện các đặc tính dẫn điện khác nhau:

• Tình trạng 6063G-T6 : Độ dẫn điện ≥53% IACS, điện trở suất ở 20oC khoảng 0,0325 Ω·mm²/m
• Tình trạng 6101-T7 : Độ dẫn điện ≥56% IACS, điện trở suất ở 20oC khoảng 0,0308 Ω·mm²/m
• Hợp kim đất hiếm 6R05 : Độ dẫn điện ≥60% IACS, điện trở suất ở 20oC khoảng 0,0287 Ω·mm²/m
• Nhôm nguyên chất 1060 : Độ dẫn điện ≥61% IACS, nhưng có độ bền cơ học thấp hơn, chỉ được sử dụng trong các ứng dụng không yêu cầu độ bền nghiêm trọng

Lấy trạm biến áp 500kV làm ví dụ, khi sử dụng thanh cái hình ống 6063G có đường kính ngoài là 160mm và độ dày thành 8 mm , diện tích mặt cắt ngang xấp xỉ 3.848mm2 . Dưới nhiệt độ môi trường xung quanh là 35oC và nhiệt độ cho phép của dây dẫn là 80oC, khả năng mang dòng liên tục đạt tới 4.500-5.000A . Nếu sử dụng hợp kim đất hiếm 6R05 có cùng thông số kỹ thuật, khả năng mang dòng điện có thể tăng lên 4.800-5.300A , thể hiện sự cải thiện khoảng 6-8%.

Tài liệu tham khảo thiết kế khả năng chuyên chở hiện tại

Thiết kế khả năng chịu dòng của thanh cái hình ống phải xem xét toàn diện mặt cắt dây dẫn, điều kiện tản nhiệt, nhiệt độ môi trường và các yếu tố bức xạ mặt trời. Bảng sau đây cung cấp các giá trị tham khảo về khả năng mang dòng điện của các thông số kỹ thuật điển hình trong điều kiện ngoài trời (nhiệt độ môi trường 35oC, nhiệt độ dây dẫn 80oC, cường độ bức xạ mặt trời 1.000W/m2):

Đáng chú ý là khi thanh cái hình ống được sử dụng cho kết nối giữa GIS (Thiết bị đóng cắt cách điện bằng khí) và máy biến áp hoặc máy cắt , khả năng mang dòng điện thực tế phải được nhân với hệ số hiệu chỉnh là 0,85-0,90 do không gian nhỏ gọn và điều kiện tản nhiệt hạn chế.

Độ bền cơ học và thiết kế kết cấu

Độ bền kéo và năng suất

Thanh cái hình ống UHV phải chịu được nhiều tải trọng cơ học trong quá trình vận hành bao gồm trọng lượng bản thân, áp suất gió, sự bồi tụ băng và lực điện động ngắn mạch. Các chỉ số hiệu suất cơ học của chúng phải đáp ứng các yêu cầu sau:

• Độ bền kéo (Rm) : ≥180MPa (hợp kim 6R05 có thể đạt trên 220MPa)
• Sức mạnh năng suất (Rp0,2) : ≥120MPa (6063G ở điều kiện T6 khoảng 150MPa)
• Độ giãn dài (A50) : ≥8% (đảm bảo không bị gãy giòn trong quá trình uốn lắp đặt)
• Mô đun đàn hồi : Khoảng 70GPa, tương đương với nhôm nguyên chất

Dưới tác động của dòng điện ngắn mạch, thanh cái phải chịu được lực điện động rất lớn. Lấy một 50kA/3s Ví dụ như dòng điện ngắn mạch, lực điện động giữa các dây dẫn song song liền kề có thể đạt tới vài nghìn Newton trên mét, đòi hỏi các thanh cái không chỉ có đủ độ bền tĩnh mà còn có khả năng chống mỏi tốt. Giới hạn mỏi của hợp kim nhôm-magiê xấp xỉ 35-40% về độ bền kéo, mang lại độ bền tốt trong môi trường rung động do gió và rung động ngắn mạch.

Thiết kế nhịp lệch và hỗ trợ

Khoảng hỗ trợ của thanh cái hình ống ảnh hưởng trực tiếp đến chi phí dự án và an toàn vận hành. Theo tiêu chuẩn IEEE Std 605 và DL/T 5222, độ lệch tối đa của thanh cái hình ống ngoài trời thường được giới hạn trong phạm vi 1/200 đến 1/150 của nhịp. Lấy cái thường dùng φ160×8mm Ví dụ: thanh cái hình ống, dưới tác động kết hợp của trọng lượng bản thân và áp suất gió cơ bản (0,5kN / m2), nhịp hỗ trợ tối đa có thể đạt tới 8-10 mét . Nếu sử dụng các giá đỡ gia cố hoặc nhịp giảm xuống còn 6-7 mét, độ võng có thể giảm đáng kể và khả năng chống rung do gió gây ra được cải thiện.

Đối với các ứng dụng có nhịp độ lớn trong các trạm biến áp UHV (như đường giao nhau hoặc khu vực thiết bị), dây giảm chấn thanh cái hình ống các cấu trúc hỗn hợp thường được sử dụng hoặc các giá đỡ phụ được thêm vào ở giữa nhịp để triệt tiêu rung động do gió gây ra và rung động ngắn mạch. Các phép đo đã chỉ ra rằng sau khi lắp đặt các dây giảm chấn bằng dây nhôm bên trong các thanh cái hình ống, biên độ rung do gió gây ra có thể giảm đi bằng cách trên 60% , ngăn ngừa hiệu quả nguy cơ gãy xương do mỏi.

Chống chịu thời tiết và bảo vệ chống ăn mòn

Hành vi ăn mòn khí quyển

Bề mặt của thanh cái hình ống hợp kim magiê-nhôm tự nhiên tạo thành một lớp dày đặc màng oxit Al₂O₃ với độ dày khoảng 2-10nm. Màng oxit này thể hiện sự ổn định tốt trong môi trường có giá trị pH từ 4-9, ngăn chặn hiệu quả sự ăn mòn thêm của chất nền. Tuy nhiên, trong môi trường công nghiệp (chứa SO₂), khí quyển biển (chứa Cl⁻) và môi trường mưa axit, màng oxit có thể bị hỏng, dẫn đến rỗ hoặc ăn mòn giữa các hạt.

Dữ liệu thử nghiệm ăn mòn tăng tốc chỉ ra rằng tốc độ ăn mòn hàng năm của hợp kim 6063G trong môi trường khí quyển công nghiệp là xấp xỉ 0,5-1,5μm và trong môi trường khí quyển biển xấp xỉ 1,0-3,0μm . Dựa trên tuổi thọ thiết kế là 30 năm và độ dày thành 8 mm, ngay cả khi không có lớp bảo vệ bổ sung, tổn thất do ăn mòn chỉ là 1-2% độ dày của tường, có tác động hạn chế đến cường độ kết cấu. Tuy nhiên, trong môi trường ăn mòn nghiêm trọng (chẳng hạn như khu vực có sương mù muối cao ven biển), nên xử lý lớp phủ anodizing hoặc chống ăn mòn bề mặt.

Quy trình bảo vệ bề mặt

Để kéo dài tuổi thọ của thanh cái hình ống trong môi trường khắc nghiệt, các biện pháp bảo vệ sau đây thường được sử dụng:

1. Điều trị Anodizing : Tạo ra lớp màng Al₂O₃ dày 10-25μm trên bề mặt bằng phương pháp điện hóa, có độ cứng cao và khả năng cách nhiệt tốt, khả năng chống ăn mòn được cải thiện gấp 3-5 lần.
2. Lớp phủ Fluorocarbon : Phun lớp phủ fluorocarbon PVDF hoặc FEVE với độ dày màng 30-50μm, cho thấy khả năng giữ màu và độ bóng tuyệt vời trong môi trường tia cực tím và sương muối, với tuổi thọ chống ăn mòn trên 20 năm.
3. Lớp phủ nhúng nóng : Áp dụng mạ kẽm nhúng nóng hoặc mạ thiếc để kết nối phần cứng và các khu vực tiếp xúc kim loại khác nhau để ngăn chặn sự ăn mòn điện.
4. Bảo vệ dầu mỡ dẫn điện : Bôi mỡ dẫn điện có chứa kẽm hoặc bạc lên các bề mặt tiếp xúc của khớp nối để vừa làm giảm điện trở tiếp xúc vừa cách ly không khí, hơi ẩm.

Xu hướng phát triển công nghệ

Vật liệu và quy trình mới

Khi các dự án UHV tiến tới cấp điện áp cao hơn và công suất truyền tải lớn hơn, công nghệ thanh cái hình ống bằng hợp kim nhôm-magiê tiếp tục phát triển:

• Tăng cường vật liệu nano composite : Đưa các hạt TiB₂ hoặc Al₂O₃ ở quy mô nano vào ma trận nhôm có thể tăng độ bền kéo lên tới trên 300MPa mà không làm giảm đáng kể độ dẫn điện, đồng thời cải thiện khả năng chống rão.
• Công nghệ ép đùn liên tục : Sử dụng quy trình ép đùn liên tục Conform cho phép sản xuất các thanh cái dạng ống có chiều dài không giới hạn, loại bỏ các điểm yếu về giao diện do ép đùn thông thường và cải thiện đáng kể tính nhất quán của sản phẩm.
• Làm nguội và lão hóa trực tuyến : Việc tích hợp các quy trình ép đùn, làm nguội và lão hóa vào một dây chuyền sản xuất duy nhất giúp rút ngắn chu kỳ sản xuất, đồng thời kiểm soát nhiệt độ chính xác giúp giảm sự biến đổi hiệu suất ở điều kiện T6 xuống trong phạm vi ±5%.

Công nghệ giám sát thông minh

Các trạm biến áp UHV hiện đại đang dần áp dụng công nghệ Internet of Things và trí tuệ nhân tạo để giám sát thời gian thực các điều kiện vận hành thanh cái hình ống:

1. Đo nhiệt độ sợi quang phân tán : Đặt các sợi quang trên bề mặt các thanh cái hình ống hoặc tại các mối nối, sử dụng nguyên lý tán xạ Raman hoặc tán xạ Brillouin để đạt được phép đo trường nhiệt độ phân bố với độ chính xác ±1oC và độ phân giải không gian 0,5 mét.
2. Giám sát độ căng không dây : Lắp đặt các cảm biến biến dạng không dây thu nhỏ tại các điểm hỗ trợ và giữa nhịp để thu thập tần số và biên độ rung trong thời gian thực, xác định rủi ro rung động do gió và nguy cơ băng phi nước đại thông qua phân tích quang phổ.
3. Dự đoán lỗi AI : Đào tạo các mô hình machine learning dựa trên dữ liệu vận hành lịch sử, thực hiện phân tích tổng hợp trên dữ liệu đa chiều bao gồm nhiệt độ, độ rung và điều kiện khí tượng để dự đoán các lỗi tiềm ẩn 72 giờ trước với độ chính xác trên 90%.

Nhìn về phía trước, Thanh cái hình ống hợp kim nhôm-magie UHV sẽ phát triển theo hướng cường độ cao hơn, độ dẫn điện cao hơn, tuổi thọ dài hơn và trí thông minh cao hơn , cung cấp hỗ trợ thiết bị vững chắc để xây dựng một hệ thống điện mới với năng lượng tái tạo làm trụ cột.
